Вы ищите, как правильно рассчитать арматуру? Наша сайт поможет Вам с этой проблемой. Расчет арматуры для фундамента является важным этапом проектирования. Как правильно рассчитать арматуру?
Арматура в бетонном монолитном основании нужна для прочности на растяжение, так как не армированное основание склонно к растрескиванию, а это может привести к разрушению всего здания.
Наша задача помочь Вам правильно рассчитать необходимые параметры, чтобы Ваше сооружение было стойким, безопасным и долговечным!
Расчет строительной арматуры зависит от типа фундамента!
Для плитного фундамента, который используется при строительстве без подвальных помещений (коттеджи, дачные дома) допускается использовать ребристый арматурный прут класса A-I диаметром от 10 мм. Так же необходимо учитывать характеристику грунта, так как если он слабый или здание стоит на клоне, то прутья должны быть не мене 14 мм в диаметре. Что касается вертикального соединения между верхней и нижней арматурной сеткой можно использовать гладкий прут 6 мм диаметра класса A-I.
Уважаемые клиенты, важно подчеркнуть, что нагрузка на здание отличается в зависимости от материала стен. Для легких конструкций можно выбрать прутья с диаметр 10-12 мм, для тяжелых 14-16 мм в диаметре.
Актуальные цены на строительную арматуру

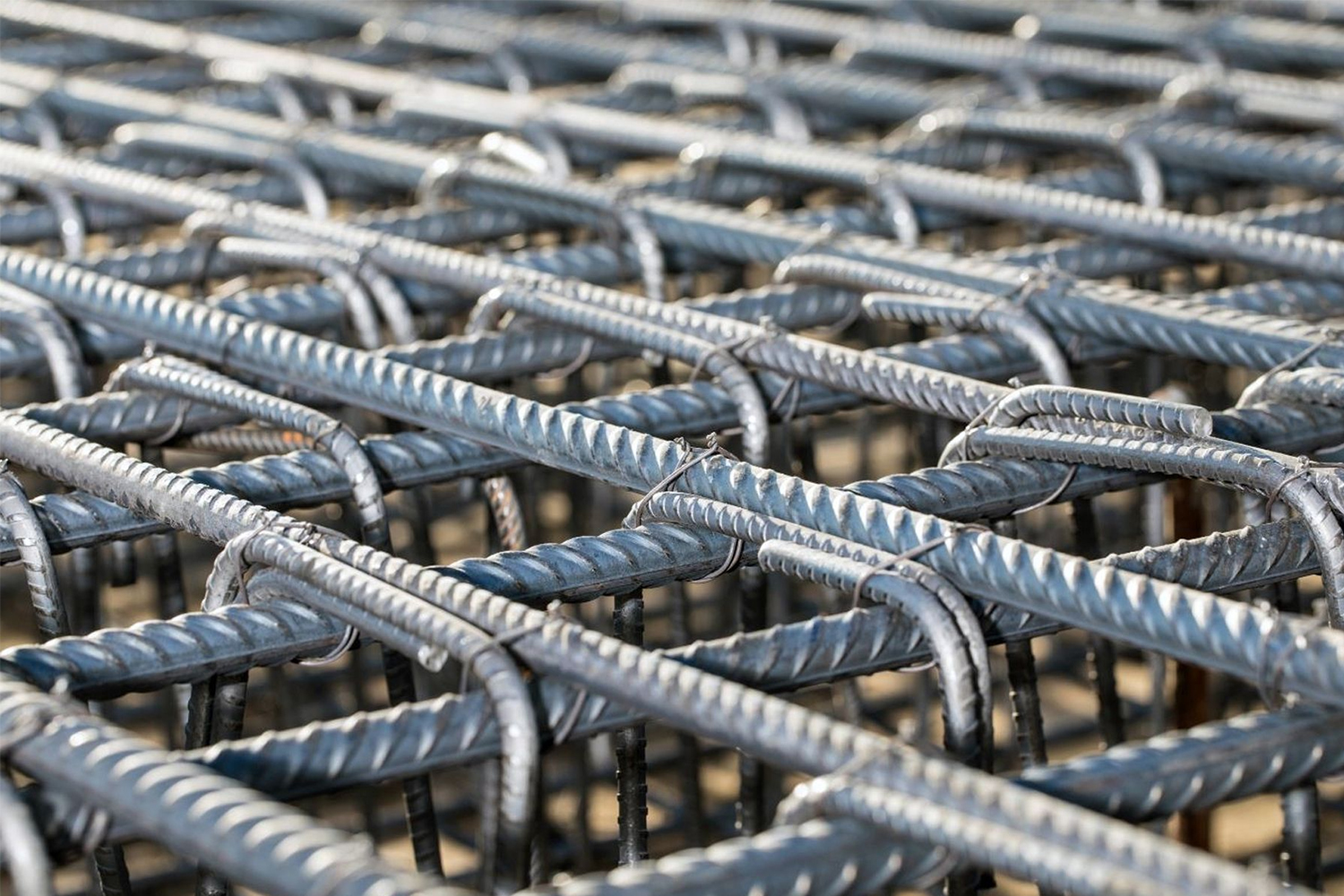

В продольном и в поперечном направлении расстояние между прутьями в сетке составляет 20 см, а это значит, что на 1 метр длины строения требуется уложить 5 арматурных прутьев. Пересекающиеся прутья арматуры скрепляют с помощью мягкой отожженной проволоки. Уважаемые клиенты, для Вас мы предоставляем пример расчета арматуры для плитного фундамента:
Дом из газобетонных блоков, устанавливается на плитный фундамент толщиной 40 см на среднепучинистых суглинках. Габаритные размеры дома – 9х6 метров.
- Поскольку толщина фундамента значительна, необходимо две арматурные сетки, а также вертикальные связи. Горизонтальные сетки для блочного строения на среднепучинистом грунте выполняют из армированного прутка диаметром 16 мм, вертикальные – из гладкого прутка диаметром 6 мм.
- Количество прутьев продольной арматуры вычисляют так: длину большей стороны фундамента делят на шаг решетки: 9/0,2 = 45 продольных арматурных прутьев длиной 6 метров, а общее количество прутка равно 45•6 = 270 м.
- Аналогично находят количество прутка для поперечных связей: 6/0,2 = 30 прутков; 30•9 = 270 м.
- Общее количество прутка на две арматурных сетки равно: (270+270)•2 = 1080 м.
- Вертикальные связи имеют длину, равную высоте фундамента. Их количество находят по числу пересечений продольных и поперечных арматурных прутков: 45•30 = 1350 штук. Их общая длина 1350•0,4 = 540 метров.
- Таким образом, для выполнения фундамента необходимо:
- 1080 метров прутка класса A-III D16;
- 540 метров прутка класса A-I D6.
- По ГОСТ 2590 находим его массу. Погонный метр прутка D16 весит 1,58 кг; метр прутка D6 – 0,222 кг. Вычисляем общую массу: 1080•1,58 = 1706,4 кг; 540•0,222 = 119,88 кг.
- Расчет вязальной проволоки зависит от применяемого инструмента. При вязке крючком средний расход проволоки равен 40 см на одно соединение. Количество соединений в одном ряду равно 1350, в двух – 2700. Расход проволоки составит 2700•0,4 = 1080 метров. Масса 1 метра проволоки с диаметром d=1,0 мм составляет 6,12 г. Для вязки арматуры фундамента потребуется 1080•6,12 = 6610 г = 6,6 кг проволоки.
Расчет арматуры для ленточного типа фундамента, отличается тем , что основная нагрузка в таком фундаменте приходится вдоль ленты, то есть продольно. В этом случае выбирают прутья с диаметром 12.16 мм учитывая тип грунта и материал, из которого сделаны стены. Для поперечных и вертикальных соединений можно использовать прутья толщиной 6-10 мм. Принцип расчета арматуры для ленточного фундамента похож на расчет арматуры для плитного, но есть важная деталь - шаг арматурной решетки выбирается 10 – 15 см, так как усилия на разрыв ленточного фундамента больше, чем у плитного.
Пример расчета арматуры для ленточного фундамента:
Ленточный фундамент деревянного дома, ширина фундамента 0,4 м, высота – 1 метр. Размеры дома 6х12 метров. Грунт – пучинистые супеси.
- Для выполнения ленточного фундамента обязательно устраивают две арматурные сетки. Нижняя арматурная сетка предупреждает разрыв ленты фундамента при просадках грунта, верхняя – при его пучении.
- Шаг сетки выбирается 20 см. Для устройства ленты фундамента необходимо 0,4/0,2= 2 продольных прутка в каждом слое арматуры.
- Диаметр продольного прутка для деревянного дома – 12 мм. Для выполнения двуслойного армирования двух длинных сторон фундамента необходимо 2•12•2•2 = 96 метров прутка.
- Для коротких сторон 2•6•2•2 = 48 метров.
- Для поперечных связей выбираем пруток с диаметром 10 мм. Шаг укладки – 0,5 м.
- Вычисляем периметр ленточного фундамента: (6+12) •2 = 36 метров. Полученный периметр делим на шаг укладки: 36/0,5 = 72 поперечных прутка. Их длина равна ширине фундамента, следовательно, общее количество 72•0,4 = 28,2 м.
- Для вертикальных связей также используем пруток D10. Высота вертикальной арматуры равна высоте фундамента – 1 м. Количество определяют по количеству пересечений, умножив число поперечных прутков на число продольных: 72•4 = 288 штук. При длине 1 м общая длина составит 288 м.
- Таким образом, для выполнения армирования ленточного фундамента понадобятся:
- 144 метров прутка класса A-III D12;
- 316,2 метров прутка класса A-I D10.
- По ГОСТ 2590 находим его массу. Погонный метр прутка D16 весит 0,888 кг; метр прутка D6 – 0,617 кг. Вычисляем общую массу: 144•0,88 = 126,72 кг; 316,2•0,617= 193,51 кг.
Расчет вязальной проволоки: количество соединений можно рассчитать по количеству вертикальной арматуры, умножив его на 2 – 288•2 = 576 соединений. Расход проволоки на одно соединение принимаем 0,4 метра. Расход проволоки составит 576•0,4 = 230,4 метров. Масса 1 метра проволоки с диаметром d=1,0 мм составляет 6,12 г. Для вязки арматуры фундамента потребуется 230,4•6,12 = 1410 г = 1,4 кг проволоки.
