Трубы бесшовные в Екатеринбурге
Вопрос-ответ
Где особенно важно применять именно бесшовные трубы?
Их используют в условиях высоких давлений и температур: в нефтегазовой отрасли, энергетике (котлы, паропроводы), химической промышленности, гидравлических системах. Также их применяют в ответственных конструкциях машиностроения, где критична прочность и отсутствие слабых мест.
Из каких сталей делают бесшовные трубы и от чего зависит выбор марки?
Используют углеродистые (Ст10, Ст20), низколегированные (09Г2С) и легированные стали (30ХГСА, 12Х1МФ и др.). Выбор марки зависит от условий эксплуатации: для высоких температур и давлений берут жаропрочные и легированные марки, для общестроительных задач — углеродистые.
По каким стандартам выпускают бесшовные трубы?
Горячедеформированные трубы регламентируются ГОСТ 8732‑78 (сортамент) и ГОСТ 8731‑74 (технические требования). Холоднодеформированные — ГОСТ 8734‑75 (сортамент) и ГОСТ 8733‑74 (технические требования). Для специальных применений (котлы, энергетика) действуют отдельные стандарты, например ГОСТ 550‑75.

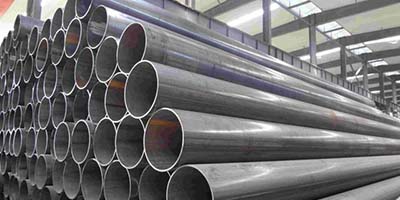

Трубы стальные бесшовные
Металлическая бесшовная труба – отдельный сортамент металлопроката. В отличие от прямошовных изделий не имеет соединительных продольных сварных швов как с наружной, так и с внутренней стороны стенки. Определить, является ли труба бесшовной, можно визуально:
Изучив поверхность проката – шов выполнен прямолинейно по всей длине.
Проверив торцевую часть, если труба зашлифована – место стыка будет хорошо заметно.
В техническом паспорте производитель указывает вид. Аббревиатура обозначения: Т-БГ – бесшовная горячекатаная или Т-БХ – холодного проката.

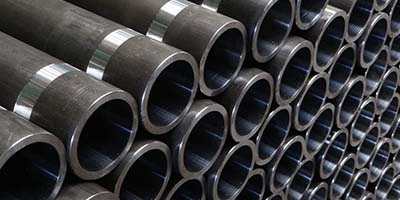

Технические характеристики и преимущества
-
Марка стали: ст.3сп, ст09Г2С, ст.20, ст.40Х, ст.45
-
Диаметр: 57-426 мм (в наличии)
-
Толщина стенки: 3-20 мм (в наличии)
К преимуществам следует отнести высокие показатели по прочности и устойчивости к воздействию внешних или наружных физических нагрузок. Однородная структура металла по всей длине и толщине изделия обеспечивает продолжительный эксплуатационный ресурс. Данный вид трубного проката широко применяется для прокачки и транспортировки жидкостей или газов под значительным давлением. Для выполнения технологических задач труба подбирается на основании инженерных расчетов разработчиком будущего проекта с учетом толщины стенки. Серийные изделия классифицируется на следующие виды:
- С особенно тонкой стенкой – до 0,5 мм.
- Обычные тонкостенные – до 1,5 мм.
- Стандартные толстостенные – соотношение наружного диаметра к толщине стенки от 6 до 12,5.
В соответствии с установленными стандартами, бесшовная труба должна выдерживать внутреннее рабочее давление без деформации поверхности до 200 атмосфер. Для определенных видов изделий большого диаметра, используемых для нефтяных и газовых магистралей, показатель увеличен до 1 тыс. бар. В системах кондиционирования используются трубки, рассчитанные на давление 50 бар.
Бесшовный трубный прокат изготавливается из углеродистой, низколегированной или легированной стали. Марка металла указывается в техническом паспорте вместе с размерными характеристиками и способом изготовления.
Обладают особо высокой прочностью и могут использоваться в условиях постоянного интенсивного физического воздействия. Они изготавливаются методом горячей и холодной прокатки, для производства используется легированная и углеродистая сталь. Изделия проходят тщательный контроль на соответствие стандартам прочности, устойчивость к загибу и сплющиванию. Компания «Прометей» в Екатеринбурге предлагает купить бесшовную трубу оптовыми и розничными партиями, в каталоге представлен широкий ассортимент трубного проката.

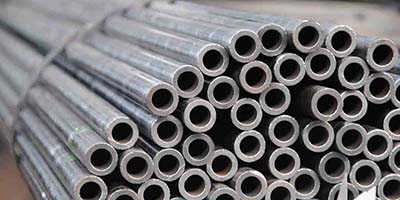

Технология производства
Для промышленного производства бесшовного трубного проката применяются специальные технологии. Используются следующие варианты:
- Горячее деформирование – заготовку нагревают до пластичного состояния, выполняется прокат через систему валов для придания нужной формы и размеров. Готовое изделие отличается повышенной прочностью и устойчивостью к воздействию агрессивных сред.
- Холодный прокат или вытяжка – заготовки вытягиваются и пропускаются через валы без предварительного нагрева, проводится финишный обжим. Холоднокатаная бесшовная труба применяется в сфере строительства и для магистральных трубопроводов.
Для повышения качественных показателей, определенные виды бесшовных труб подвергают термической обработке:
- Отжиг с нагревом и выдержкой при определенной температуре – повышает пластичность и снимает внутренние напряжения.
- Нормализация с нагревом до критической для металла температуры и медленным охлаждением на воздухе – улучшаются показатели по ударной вязкости, прочности.
- Закалка с выдержкой при высоких температурах и быстрым охлаждением – повышается износостойкость и прочность металла.
- Отпуск с предварительным нагревом до определенной температуры и охлаждением с заданным временным интервалом – позволяет снять с конструкции остаточные напряжения, возникающие при физическом воздействии в процессе проката.
Независимо от способа производства готовая продукция проходит обязательную проверку качества и соответствия размерным параметрам. Труба проверяется на устойчивость к внешним, внутренним и нагрузкам на испытательных стендах предприятия. Изделия, используемые для прокачки питьевой воды, для прокладки газопроводов или работающие под значительным давлением проходят сертификацию.
Возможности применения и особенности
Бесшовные горячекатаные трубы могут иметь внешний диаметр от 25 до 700 мм, толщина стенок варьируется от 2,5 до 75 мм. Холоднодеформированные изделия могут иметь диаметр от 8 до 450 мм с толщиной стенок до 20 мм. От стенки трубы напрямую зависит ее прочность, устойчивость к нагрузкам и вес, выбор зависит от назначения и условий использования.
Бесшовные стальные трубы обладают выгодным набором характеристик, они стали востребованными во многих отраслях:
- В нефтедобывающей и химической отрасли они используются при транспортировке жидких и газообразных сред под давлением. Также они применяются при прокладке коммунальных трубопроводных магистралей.
- В каркасном строительстве такие трубы выступают в качестве конструкционного элемента, они способны выдерживать большие нагрузки.
- В машиностроении и других промышленных отраслях трубы используются при производстве автомобилей, тракторов, самолетов, судов и не только.
Заключение
Изготовленная по стандартам ГОСТ бесшовная труба применяется в сфере прокладки трубопроводных магистралей, в качестве конструкционных элементов строений, в нефте- и газодобывающей отрасли. Поставляется партиями и реализуется по установленному поставщиком тарифу с расчетом стоимости «за 1 т» продукции. Цена зависит от размера трубы, используемой для производства марки стали и выполненной термической обработки.
Заказ на металлобазе «Прометей» в Екатеринбурге
Наша компания поставляет трубный прокат высокого качества, предлагается купить трубы бесшовные любой партией по низкой цене. Ознакомьтесь с каталогом и закажите продукцию подходящего диаметра, предоставляются подробные консультации по выбору. Оформите покупку с доставкой в Екатеринбурге, а также в любой регион России.
Характеристики бесшовных труб ГОСТ 8732-78
посмотреть все характеристики
|
Наружный диаметр, мм |
Толщина стенки, мм |
Вес 1 мп, кг |
Метров в тонне |
|
57 |
3 |
4 |
250,3 |
|
57 |
3,2 |
4,25 |
235,5 |
|
57 |
3,5 |
4,62 |
216,6 |
|
57 |
4 |
5,23 |
191,3 |
|
57 |
4,5 |
5,83 |
171,6 |
|
57 |
5 |
6,41 |
156 |
|
57 |
5,5 |
6,99 |
143,2 |
|
57 |
6 |
7,55 |
132,5 |
|
57 |
7 |
8,63 |
115,9 |
|
57 |
8 |
9,67 |
103,4 |
|
73 |
3 |
5,18 |
193,1 |
|
73 |
3,2 |
5,51 |
181,5 |
|
73 |
3,5 |
6 |
166,7 |
|
73 |
4 |
6,81 |
146,9 |
|
73 |
4,5 |
7,6 |
131,5 |
|
73 |
5 |
8,38 |
119,3 |
|
73 |
5,5 |
9,16 |
109,2 |
|
73 |
6 |
9,91 |
100,9 |
|
73 |
7 |
11,39 |
87,8 |
|
73 |
8 |
12,82 |
78 |
|
76 |
3 |
5,4 |
185,2 |
|
76 |
3,2 |
5,75 |
174,1 |
|
76 |
3,5 |
6,26 |
159,8 |
|
76 |
4 |
7,1 |
140,8 |
|
76 |
4,5 |
7,93 |
126 |
|
76 |
5 |
8,75 |
114,2 |
|
76 |
5,5 |
9,56 |
104,6 |
|
76 |
6 |
10,36 |
96,5 |
|
76 |
7 |
11,91 |
84 |
|
76 |
8 |
13,42 |
74,5 |
|
89 |
3,5 |
7,38 |
135,5 |
|
89 |
4 |
8,38 |
119,3 |
|
89 |
4,5 |
9,38 |
106,6 |
|
89 |
5 |
10,36 |
96,5 |
|
89 |
5,5 |
11,33 |
88,3 |
|
89 |
6 |
12,28 |
81,4 |
|
89 |
7 |
14,16 |
70,6 |
|
89 |
8 |
15,98 |
62,6 |
|
89 |
8,5 |
16,87 |
59,3 |
|
89 |
9 |
17,76 |
56,3 |
|
89 |
9,5 |
18,63 |
53,7 |
|
89 |
10 |
19,48 |
51,3 |
|
102 |
3,5 |
8,5 |
117,6 |
|
102 |
4 |
9,67 |
103,4 |
|
102 |
4,5 |
10,82 |
92,4 |
|
102 |
5 |
11,96 |
83,6 |
|
102 |
5,5 |
13,09 |
76,4 |
|
102 |
6 |
14,21 |
70,4 |
|
102 |
7 |
16,4 |
61 |
|
102 |
8 |
18,55 |
53,9 |
|
102 |
8,5 |
19,6 |
51 |
|
102 |
9 |
20,64 |
48,4 |
|
102 |
9,5 |
21,67 |
46,1 |
|
102 |
10 |
22,69 |
44,1 |
|
102 |
11 |
24,69 |
40,5 |
|
102 |
12 |
26,63 |
37,5 |
|
108 |
4 |
10,26 |
97,5 |
|
108 |
4,5 |
11,49 |
87,1 |
|
108 |
5 |
12,7 |
78,7 |
|
108 |
5,5 |
13,9 |
71,9 |
|
108 |
6 |
15,09 |
66,3 |
|
108 |
7 |
17,44 |
57,4 |
|
108 |
8 |
19,73 |
50,7 |
|
108 |
8,5 |
20,86 |
47,9 |
|
108 |
9 |
21,97 |
45,5 |
|
108 |
9,5 |
23,08 |
43,3 |
|
108 |
10 |
24,17 |
41,4 |
|
108 |
11 |
26,31 |
38 |
|
108 |
12 |
28,41 |
35,2 |
|
114 |
4 |
10,85 |
92,2 |
|
114 |
4,5 |
12,15 |
82,3 |
|
114 |
5 |
13,44 |
74,4 |
|
114 |
5,5 |
14,72 |
67,9 |
|
114 |
6 |
15,98 |
62,6 |
|
114 |
7 |
18,47 |
54,1 |
|
114 |
8 |
20,91 |
47,8 |
|
114 |
8,5 |
22,12 |
45,2 |
|
114 |
9 |
23,31 |
42,9 |
|
114 |
9,5 |
24,48 |
40,8 |
|
114 |
10 |
25,65 |
39 |
|
114 |
11 |
27,94 |
35,8 |
|
114 |
12 |
30,19 |
33,1 |
|
121 |
4 |
11,54 |
86,6 |
|
121 |
4,5 |
12,93 |
77,3 |
|
121 |
5 |
14,3 |
69,9 |
|
121 |
5,5 |
15,67 |
63,8 |
|
121 |
6 |
17,02 |
58,8 |
|
121 |
7 |
19,68 |
50,8 |
|
121 |
8 |
22,29 |
44,9 |
|
121 |
8,5 |
23,58 |
42,4 |
|
121 |
9 |
24,86 |
40,2 |
|
121 |
9,5 |
26,12 |
38,3 |
|
121 |
10 |
27,37 |
36,5 |
|
121 |
11 |
29,84 |
33,5 |
|
121 |
12 |
32,26 |
31 |
|
127 |
4 |
12,13 |
82,4 |
|
127 |
4,5 |
13,59 |
73,6 |
|
127 |
5 |
15,04 |
66,5 |
|
127 |
5,5 |
16,48 |
60,7 |
|
127 |
6 |
17,9 |
55,9 |
|
127 |
7 |
20,72 |
48,3 |
|
127 |
8 |
23,48 |
42,6 |
|
127 |
8,5 |
24,84 |
40,3 |
|
127 |
9 |
26,19 |
38,2 |
|
127 |
9,5 |
27,53 |
36,3 |
|
127 |
10 |
28,85 |
34,7 |
|
127 |
11 |
31,47 |
31,8 |
|
127 |
12 |
34,03 |
29,4 |
|
133 |
4 |
12,73 |
78,6 |
|
133 |
4,5 |
14,26 |
70,1 |
|
133 |
5 |
15,78 |
63,4 |
|
133 |
5,5 |
17,29 |
57,8 |
|
133 |
6 |
18,79 |
53,2 |
|
133 |
7 |
21,75 |
46 |
|
133 |
8 |
24,66 |
40,5 |
|
133 |
8,5 |
26,1 |
38,3 |
|
133 |
9 |
27,52 |
36,3 |
|
133 |
9,5 |
28,93 |
34,6 |
|
133 |
10 |
30,33 |
33 |
|
133 |
11 |
33,1 |
30,2 |
|
133 |
12 |
35,81 |
27,9 |
|
140 |
4,5 |
15,04 |
66,5 |
|
140 |
5 |
16,65 |
60,1 |
|
140 |
5,5 |
18,24 |
54,8 |
|
140 |
6 |
19,83 |
50,4 |
|
140 |
7 |
22,96 |
43,6 |
|
140 |
8 |
26,04 |
38,4 |
|
140 |
8,5 |
27,57 |
36,3 |
|
140 |
9 |
29,08 |
34,4 |
|
140 |
9,5 |
30,57 |
32,7 |
|
140 |
10 |
32,06 |
31,2 |
|
140 |
11 |
34,99 |
28,6 |
|
140 |
12 |
37,88 |
26,4 |
|
146 |
4,5 |
15,7 |
63,7 |
|
146 |
5 |
17,39 |
57,5 |
|
146 |
5,5 |
19,06 |
52,5 |
|
146 |
6 |
20,72 |
48,3 |
|
146 |
7 |
24 |
41,7 |
|
146 |
8 |
27,23 |
36,7 |
|
146 |
8,5 |
28,82 |
34,7 |
|
146 |
9 |
30,41 |
32,9 |
|
146 |
9,5 |
31,98 |
31,3 |
|
146 |
10 |
33,54 |
29,8 |
|
146 |
11 |
36,62 |
27,3 |
|
146 |
12 |
39,66 |
25,2 |
|
152 |
4,5 |
16,37 |
61,1 |
|
152 |
5 |
18,13 |
55,2 |
|
152 |
5,5 |
19,87 |
50,3 |
|
152 |
6 |
21,6 |
46,3 |
|
152 |
7 |
25,03 |
39,9 |
|
152 |
8 |
28,41 |
35,2 |
|
152 |
8,5 |
30,08 |
33,2 |
|
152 |
9 |
31,74 |
31,5 |
|
152 |
9,5 |
33,39 |
30 |
|
152 |
10 |
35,02 |
28,6 |
|
152 |
11 |
38,25 |
26,1 |
|
152 |
12 |
41,43 |
24,1 |
|
159 |
4,5 |
17,15 |
58,3 |
|
159 |
5 |
18,99 |
52,7 |
|
159 |
5,5 |
20,82 |
48 |
|
159 |
6 |
22,64 |
44,2 |
|
159 |
7 |
26,24 |
38,1 |
|
159 |
8 |
29,79 |
33,6 |
|
159 |
8,5 |
31,55 |
31,7 |
|
159 |
9 |
33,29 |
30 |
|
159 |
9,5 |
35,03 |
28,6 |
|
159 |
10 |
36,75 |
27,2 |
|
159 |
11 |
40,15 |
24,9 |
|
159 |
12 |
43,5 |
23 |
|
159 |
13 |
46,81 |
21,4 |
|
159 |
14 |
50,06 |
20 |
|
168 |
5 |
20,1 |
49,8 |
