Приводы линейного и рычажного типа для управления воротами отличаются по конструкции, имеют свои особенности. Выбор устройства зависит от конструкции ворот и условий их эксплуатации. Устанавливаются электроприводы с целью автоматизации распашных створок.

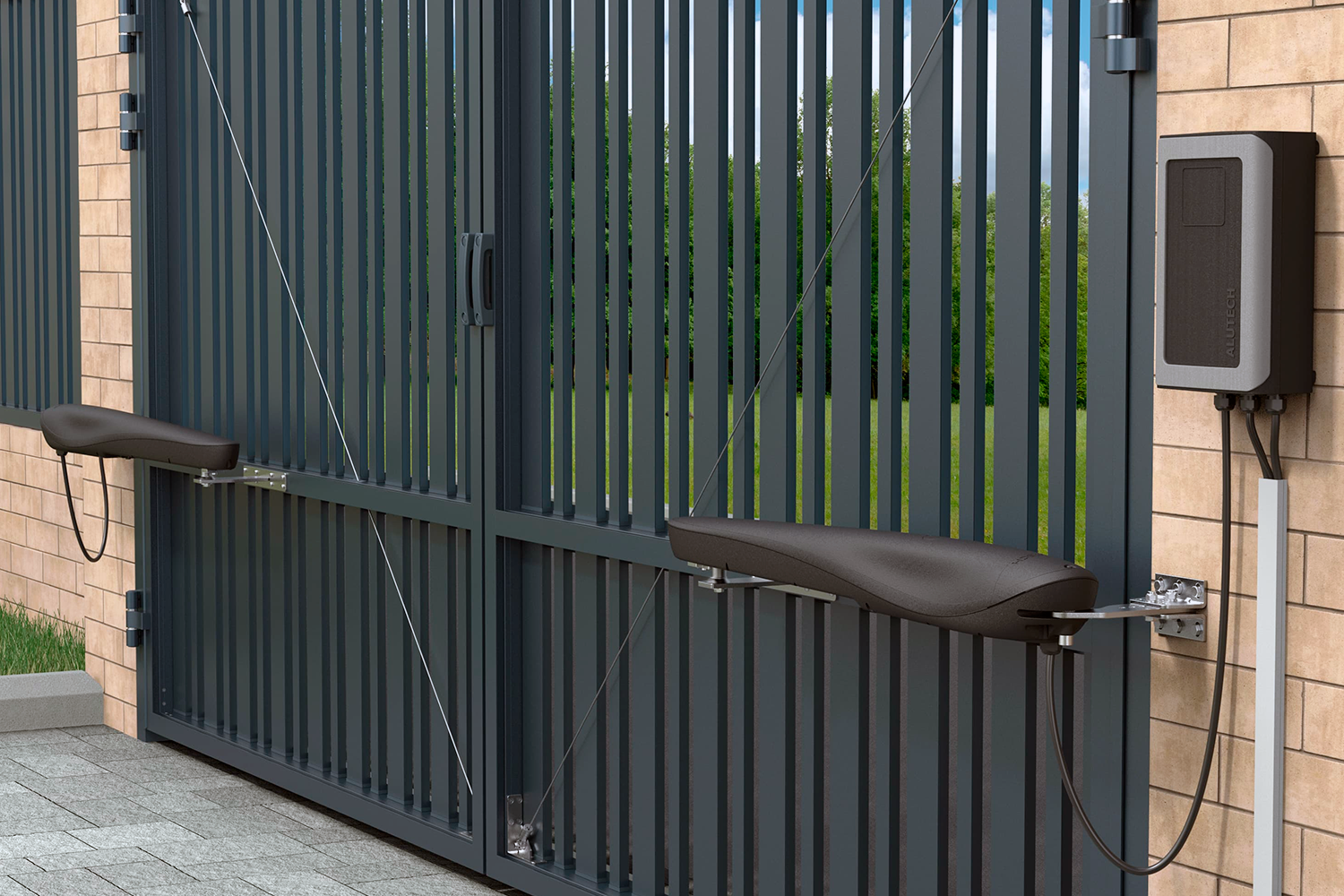

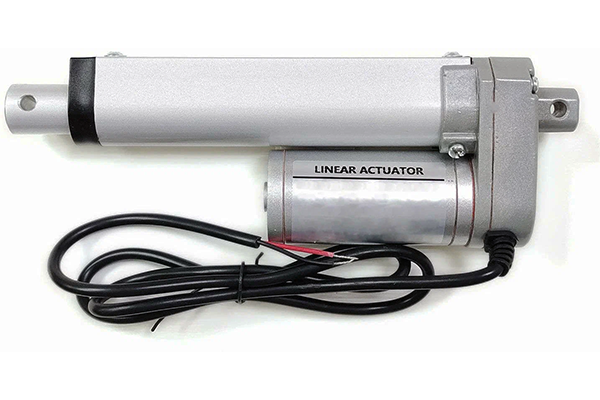

Линейные приводы (актуаторы)
Корпуса линейных приводов крепятся к опоре-столбу. Движение створок актуаторы обеспечивают за счет удлинения или укорачивания одной из своих деталей — штока. Он находится в корпусе привода, один его конец прикреплен к полотну ворот. Шток может выдвигаться из корпуса или втягиваться в него для перемещения створок. Он передвигается гайкой ходового винта, который вращается двигателем.
К особенностям актуаторов относятся:
- угол открытия — до 90 градусов;
- открытие створок как внутрь, так и наружу;
- замедление хода створок к моменту полного закрытия/открытия проема ворот;
- возможность прикрепления корпуса на опоры разной ширины;
- несложность монтажа, доступность ухода.
Линейные механизмы монтируются на воротах со столбами практически любой ширины, но требуют учета их конструкции. При открывании створок внутрь кронштейн фиксации к воротам устанавливается на указанном расстоянии от петель. Привод может не подойти, если столб слишком большой.
За счет своих конструктивных особенностей актуаторы уменьшают свободный просвет ворот. Они дешевле рычажных моделей, что объясняется несложностью конструкции. Линейные электроприводы хорошо подходят для среднетяжелых и легких ворот. На слишком массивных конструкциях их ресурс может быстро закончиться. При ширине опор более 35 см потребуется удлинение кронштейнов.

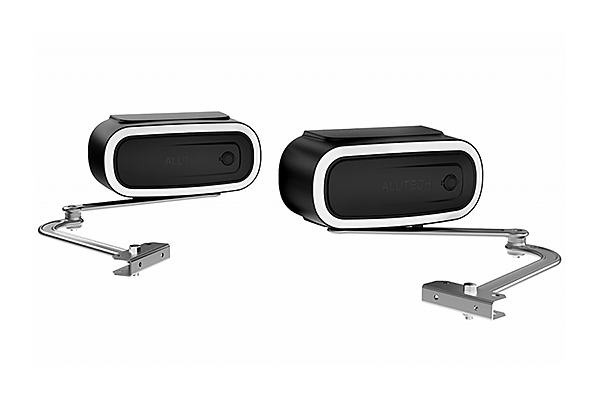

Рычажный привод
Привод рычажного типа монтируется к столбу ворот. Он состоит из корпуса с внутренними элементами и прикрепленного к нему рычага из двух последовательно соединенных частей. Двигатель через редуктор передает усилие на вал с рычагом, и тот воздействует на ворота.
По форме рычажная конструкция напоминает локоть руки, поэтому называется также локтевой. Один ее конец прикреплен к створке. В процессе открытия ворот рычаг складывается.
Среди особенностей локтевых конструкций:
- угол открытия — до 120 градусов (при доработке больше);
- плавное перемещение створок во время всего хода — необходимость в замедлении в определенной фазе отсутствует;
- более быстрое относительно линейных моделей открытие/закрытие ворот;
- открытие створок лишь наружу;
- наличие моделей для подземной установки;
- необходимость в наличии достаточной для монтажа площади опор — при одинаковых характеристиках она больше, чем у актуаторов;
- более значительный период эксплуатации относительно линейных электроприводов;
- обычно более высокая стоимость по сравнению с линейными моделями.
Рычажные механизмы хорошо подходят для тяжелых створок, а также кованых и с необычной формой. Они выполняют свои функции в случае, когда расположение петель нестандартное. Устройства незаменимы, если между створкой и опорой нестандартное покрытие или значительный зазор. Рычажные электроприводы нуждаются в большем объеме пространства.
Как выбрать электропривод
При выборе типа привода и его оптимальной модели нужно тщательно изучить характеристики ворот и механизма. В числе основных критериев выбора:
- Конструктивные особенности ворот и проемов. От их характеристик зависит выбор типа электропривода.
- Вес створок. Привод должен быть тем мощнее, чем они тяжелее.
- Ширина, высота створки. От их размеров зависит объем нагрузок на ворота (в том числе ветровых) и, следовательно, на привод.
- Материал заполнения полотен. На решетчатое заполнение приходится меньшая ветровая нагрузка по сравнению со сплошным.
Полезные дополнительные опции обеспечивают комфорт управления воротами. Среди них фотоэлементы, ПДУ, сигнальные лампы и другие устройства. При выборе следует определиться с допустимой максимальной нагрузкой, на которую рассчитан привод. К весу ворот стоит добавить 20-30%, чтобы устройство не работало на пределе возможностей.
Рычажные и линейные приводы нужно подбирать с учетом всех характеристик. При грамотном анализе они одинаково хорошо выполняют свои функции.
