Откатные ворота — практичное и технологичное решение для ограничения доступа транспортных средств на частные и промышленные территории. Откатные системы не нуждаются в дополнительной площади для открывания створок, могут функционировать в механическом режиме или управляться с помощью электропривода. Подключение автоматики дает возможность управлять воротами с пульта или смартфона, что обеспечивает владельцам максимальный уровень комфорта и безопасности.
Подготовка к автоматизации откатных ворот
Автоматизацию ворот желательно планировать на этапе монтажа закладной конструкции. После заливки фундамента подвести электричество и качественно проложить проводку будет проблематично.

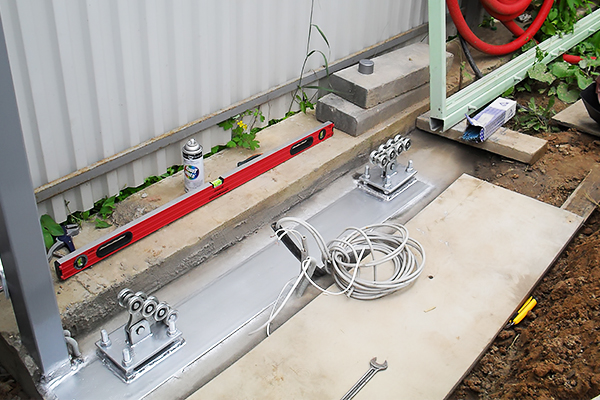

Работы начинают с подготовки котлована под основание откатной системы и траншеи для размещения кабелей. Оптимальные размеры траншеи: ширина — 0,3 м, глубина — 0,7 м.
Провода в защитной гофре подводят через гильзы в фундаменте к точкам запланированной установки электропривода, сигнальной лампы, “ключа”, фотоэлементов. К месту подключения привода тянут от распределительного щитка кабель ВВГ, обозначая его как “Сеть”.
Необходимое оборудование для автоматизации
Для перевода откатных ворот на автоматическое управление предстоит потратиться на приобретение:
- электропривода;
- зубчатой рейки;
- блока управления системой;
- фотоэлементов (ИК-датчиков);
- сигнальных фонарей;
- концевых магнитных выключателей;
- пультов ДУ;
- кабеля ПВС 3х1,5;
- проводов ШВВП 2х0,75 и 4х0,5;
- гофры для прокладки электрокабеля.
Перечисленные комплектующие можно купить самостоятельно или приобрести в формате готового комплекта для автоматизации откатных ворот.
Поэтапное подключение автоматики к откатным воротам
Чтобы полотно ворот передвигалось автоматически, нужно подобрать и правильно подключить электропривод, смонтировать зубчатую рейку, установить ограничители и фотоэлементы.
На откатные системы устанавливают только приводы консольного типа. Другие модели (линейные, подземные) для них не предназначены.
При выборе подходящей модели привода учитывают основные параметры:
- Тяговое усилие привода с учетом длины и массы створки с запасом мощности 15-20%;
- Интенсивность эксплуатации. Показатель зависит от количества циклов (открываний/закрываний) за сутки;
- Совместимость мотора привода с зубчатой рейкой по конструкции шестерни (количеству зубьев).

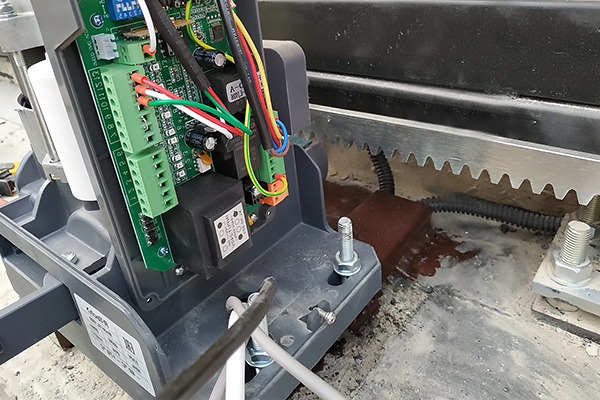

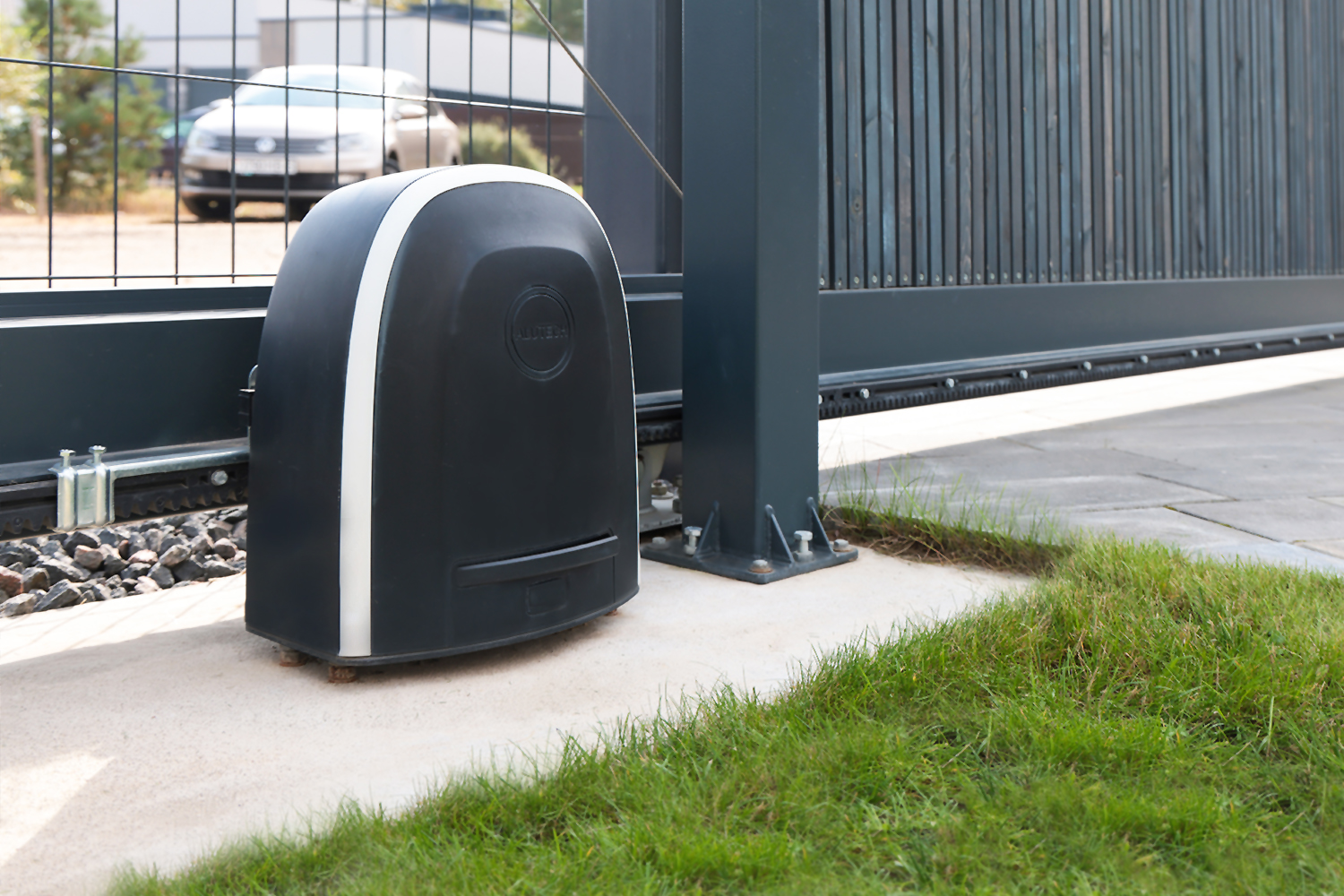

Электропривод устанавливают на бетонную площадку между роликовыми тележками так, чтобы его шестерни располагались в одном уровне с зубчатой рейкой. Мотор подключают к кабелю ПВС 3х1,5 по инструкции изготовителя.
Зубчатая рейка
Зубчатую рейку, состоящую из метровых секций, направляют по металлопрофилю 60х30 мм со стороны монтажа мотора. Рейку в открытом положении устанавливают в следующем порядке:
- Первую секцию прикладывают к шестерне привода, проверяют уровнем, прихватывают сваркой.
- Проверяют плавность и ровность хода шестерни по начальной планке.
- Приваривают остальные секции рейки с зазором 1-2 мм.
- Проверяют работу створки на полное открывание и закрывание проезда.
Регулируют расположение двигателя на монтажной пластине (при необходимости) и затягивают до упора все крепления привода.
Концевые выключатели
За остановку откатных ворот точно у столбов отвечают концевые выключатели. Закрепленные на рейке магнитные элементы срабатывают при прохождении мимо датчиков привода.
Первый магнит (для открывания створки) устанавливают на рейке за 10-20 см от консольной части конструкции. Второй (для закрывания) располагают на аналогичном расстоянии с противоположного края проема.
Элементы безопасности
Установка фотоэлементов на противоположные опоры не позволяет воротам сработать на закрытие во время движения транспорта или пешеходов. Фотоэлементы, соединенные с блоком управления, размещают на высоте 40-50 см от уровня грунта.
Дополнительным элементом безопасности служит сигнальная лампа, установленная на видном месте рядом с приводом. Она переходит в предупреждающий режим мигания при движении откатных ворот. Встроенная в лампу антенна принимает сигнал с пульта ДУ на управление воротами.
Проверка вновь установленной автоматики откатных ворот
После монтажа и подключения электропривода убедитесь в корректной работе автоматики:
- Проверьте ворота на открывание/закрывание с разных расстояний. Механизм должен стабильно реагировать с равным временным интервалом;
- Убедитесь в действии фотоэлементов. Створка должна останавливаться или откатываться назад при прерывании луча любым предметом (к примеру, рукой);
- Понаблюдайте за миганием сигнальной лампы во время движения ворот.
Отрегулируйте скорость движения створки, время автозакрытия, положение концевиков по своему усмотрению и зафиксируйте нужные параметры в финальных настройках пульта управления.
