Принцип работы и конструкционная схема устройства:

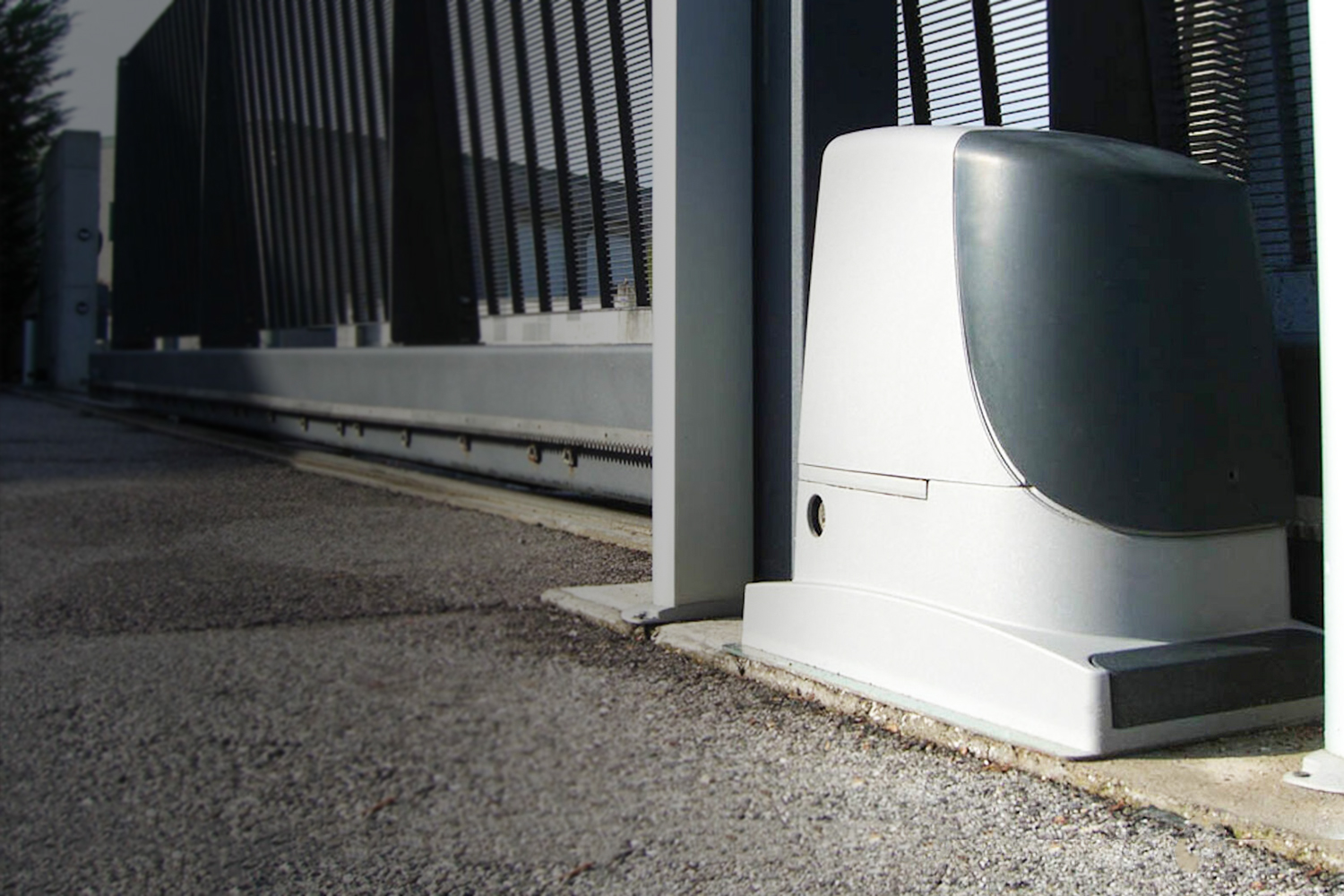

- Моноагрегат в едином корпусе – электродвигатель, редуктор и шестерня, устанавливается на створке проема ворот.

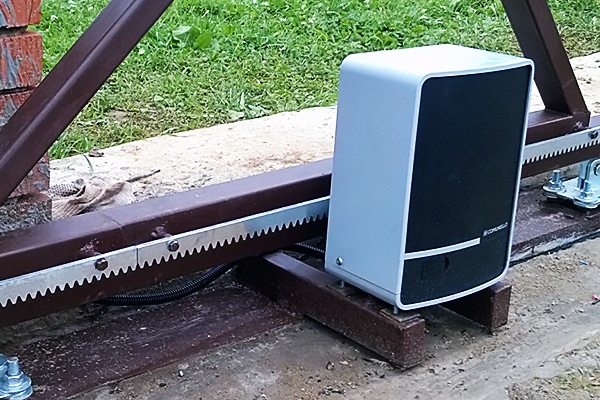

- Зубчатая рейка – устанавливается на створке, входит в зацепление с шестерней и при вращении осуществляет ее перемещение на закрытие или открытие.
- Контактная группа – для безопасного подключения силового кабеля к электродвигателю.
- Блок-системы управления – принимает и обрабатывает сигналы на выполнение команд.
Расчет мощности привода
Для обустройства откатных ворот на приусадебной территории или в гараже владельцу не придется «изобретать» самостоятельно электромеханический привод. Готовые комплекты выпускаются известными производителями и реализуются поставщиками по вполне доступным ценам. Пользователю необходимо выбрать оптимально подходящий вариант с учетом имеющихся технических условий, и основным параметром является масса, а также длина перемещения створки. Требуемая минимальная мощность (N, Вт) привода рассчитывается по стандартной формуле.
N= P×K×Z×g×V/η, где:
- Р – масса створки в (кг).
- Z – учитывающий ветровую нагрузку коэффициент запаса мощности (1,5).
- g – ускорение свободного падения (9,8 м/кв. с).
- К – коэффициент трения (0,03 для качественных и 0,06 для систем с искривлениями или загрязнениями).
- V – скорость перемещения створки (от 0,12 до 0,25 м/с).
- 1 η – КПД редуктора (в серийных моделях от 0,7 до 0,9).
Полученное значение рекомендуется увеличить до стандартных параметров для запаса мощности. При эксплуатации в определенных условиях увеличение должно составлять от 20 до 40%, например, сплошное полотно, устанавливаемое на открытой продуваемой местности, предприятия с интенсивной эксплуатацией проезда, в регионах с повышенной влажностью и холодными зимами с большой вероятностью обледенения направляющих, учет износа роликов. Рекомендуемые стандарты для частных домов и индивидуальных гаражей:
- до 300 кг – 100–150 Вт
- 300–600 кг – 150–250 Вт.
- 600–1000 кг – 250–400 Вт.
- 1000–2000 кг – 400–700 Вт.
- более 2000 кг – от 700 Вт.
Интенсивность эксплуатации
Критерием выбора привода для откатных ворот является стоимость комплекта. Она во многом зависит от материала, из которого изготовлена рейка и шестеренка редуктора. На что следует обращать внимание:
- Сталь или бронза – стоимость выше, но и прослужат гораздо дольше. Рекомендуются для использования на воротах с повышенной интенсивностью эксплуатации.
- Силумин и пластик – цена ниже, но и срок службы меньше. Применяются на дачах или в гаражах, где ворота открываются не каждый день.
Более дорогие модели с регулировкой усилия позволят исключить перекосы и заклинивание створки при экстремальных условиях эксплуатации (высокая или низкая температура окружающей среды, обледенение, засор направляющих).
Определение класса защиты корпуса

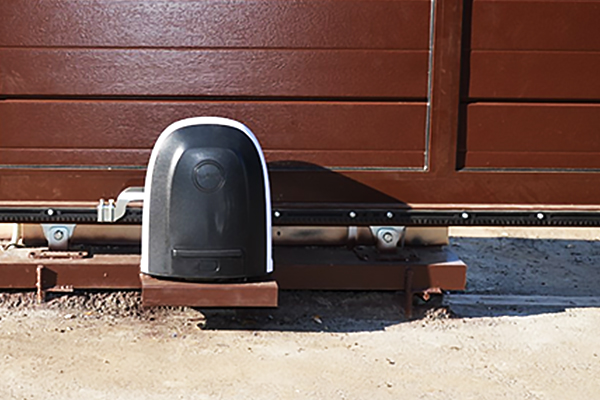

Привод откатных ворот выполняется в формате моноагрегата – электрический силовой агрегат, редуктор и шестерня расположены в едином герметичном корпусе. Производитель в техническом описании указывает соответствующий международным стандартам класс его защиты от внешних воздействий. При выборе комплекта руководствоваться необходимо следующим принципом:
- IP44 – защищает от частиц размером более 1 мм и направленных под углом 60 градусов брызг воды. Рекомендован для установки в сухих помещениях или на улице под навесом.
- IP54 – обеспечивает защиту от частиц размером менее 1 мм и брызг, направленных под любым углом. Подходит для помещений и уличных зон с небольшим уровнем запыленности.
- IP66 – полная пыленепроницаемость и защищенность от попадания струй воды под давлением. Может устанавливаться в автомойках и на улице.
- IP68 – пыленепроницаемый и выдерживает кратковременное полное погружение в воду.
Чем выше защищенность, тем значительнее будет стоимость комплекта. Определить для себя оптимальный вариант покупатель сможет только самостоятельно по индивидуальным параметрам предполагаемой эксплуатации (способа установки) или обратившись за консультацией к специалисту.
Дополнительные функции привода откатных ворот
Дополнительные функции, которые могут входить в заводской комплект привода откатных ворот или приобретаются отдельно. Наиболее востребованные и популярные среди рядовых пользователей:
- Плавный старт и остановка – самостоятельно может выполняться регулировка скорости перемещения створки и ширины открытия (например, только для прохода человека).
- Автоматическая защита от перегрева и критических скачков напряжения в сети.
- Фотоэлементы безопасности – датчики, подающие команду на остановку перемещения створки при попадании в зону действия человека или животного.
- Световая лампа и звуковое оповещение – подсветка зоны проезда позволит избежать повреждение имущества по неосторожности.
- Система автоматического управления через Wi-Fi роутер – отслеживать закрытие створки и управлять ее перемещением можно через мобильный гаджет.
- Электронные и кодовые замки – исключают несанкционированный доступ в помещение или на территорию.
- Автоматический обогрев направляющих и привода – позволит исключить заклинивание, вызванное обмерзанием или попаданием снега даже в самых суровых климатических условиях.
Разобраться во всех тонкостях и выбрать оптимально подходящий для конструкции створки привод на откатные ворота поможет специалисты компании, осуществляющей прямые поставки данного вида оборудования с предприятий известных производителей. Сотрудник ответит на все возникшие вопросы и проведет бесплатную онлайн-консультацию.
