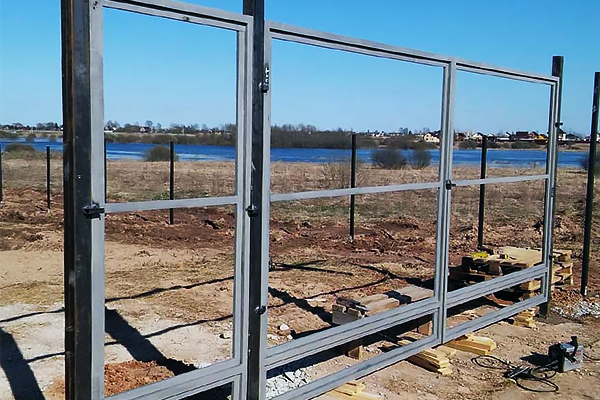

Как сваривают ворота из профтрубы своими руками

Сварка ворот из профтруб своими руками требует точности, тщательной подготовки и соблюдения этапов работы. Правильный подход позволяет получить долговечную прочную конструкцию и сэкономить деньги.

Расчет и чертежи

Перед началом работ следует определиться с размерами будущих ворот, продумать их конструкцию и расположение составных элементов. После этого можно составить чертеж. В нем нужно указать все компоненты и их размеры, рассчитать количество материалов, учесть зазоры. На этом этапе подсчитываются расходы.

Набор необходимых инструментов

Для работы понадобятся инструменты и оборудование:

• сварочный аппарат, электроды или сварочная проволока;
• болгарка (УШМ);
• абразивные круги для шлифовки сварных швов и разрезания стали;
• инструменты для измерения: уровень, рулетка, угольник.

Для сварочных работ необходимы также маска сварщика, перчатки, защитная одежда.

Выбор материала труб

Для ворот обычно подбирают профтрубы из нержавеющей, углеродистой, низколегированной стали. Конструкции из углеродистой стали имеют оптимальный баланс прочности и цены. При правильной грунтовке и покраске они прослужат более 15 лет.

Трубы из низколегированной стали характеризуются повышенной прочностью при меньшей толщине стенок. Они стойко выдерживают отрицательные температуры, имеют умеренную антикоррозийную стойкость. Такие металлоконструкции долговечны, рекомендованы для районов с суровым климатом (морозы, ветры).

Профтрубы из нержавеющей стали отличаются повышенной антикоррозийной стойкостью, эстетичностью даже без покраски. Оправданы при достаточно большом бюджете.

Для защиты от коррозии трубы оцинковываются. Такие конструкции сохраняют свои свойства даже во влажном климате. На цинк можно наносить краску и другие покрытия.

Размеры и форма труб

Профтрубы для ворот выбирают обычно прямоугольного или квадратного сечения. При небольшой массе они отличаются высокой жесткостью на изгиб, хорошо сочетаются с различными типами обшивки, удобны в сварке.

Несущие опоры могут быть с размерами сечения 100х100 или 80х80 мм. Для массивных ворот подойдет сечение 150х150 мм. Длину опор следует подбирать с учетом закапывания. Рекомендуется использовать трубы длиной на метр выше забора. Это не даст ограждению отклонятся.

Для каркаса чаще применяется профтруба сечением 40х40, 50х50 мм. Для перемычек и продольных полос подойдет сечение 20х20, 40х40 мм.

Подготовка труб

Согласно чертежу трубу нужно разметить и разрезать на отрезки нужной длины. Для резки используют болгарку (углошлифовальную машину). Верхнюю часть створок делают прямой или изогнутой. Для формирования дугообразности применяется трубогиб.

С помощью болгарки с торцов труб убирают заусеницы. При наличии ржавчины поверхность нужно обработать шлифовальной машиной или металлической щеткой. Места будущих швов следует зачистить до чистого металла.

Сборка и сварка каркаса

Для получения каркаса проводятся следующие работы:

1. Резка под углом (опционально). При желании концы труб для внешней рамы можно нарезать под углом приблизительно 45 градусов. Это позволит сформировать прочное угловое соединение.

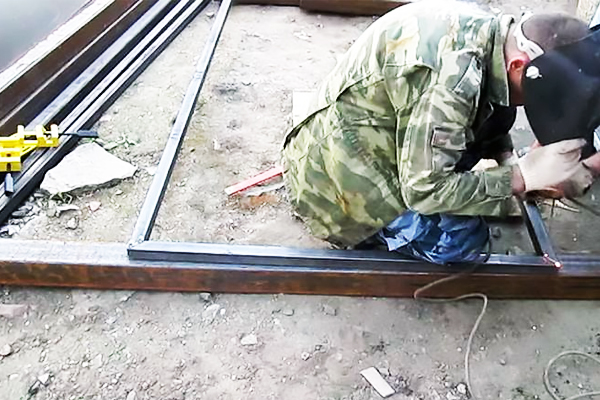

2. На ровной горизонтальной поверхности собирается каркас. С использованием уровня, рулетки, угольника трубы раскладывают в соответствии с чертежом. Это необходимо для выравнивания длины сторон и углов.
3. Точечная сварка (прихватка). В местах соединения наносят небольшие сварочные точки — по одной-две на стыкование. После каждой прихватки нужно измерять диагонали каркаса и угольником проверять углы. Конструкция будет перекошенной, если они будут неравны.
4. Основная сварка. После фиксации элементов каркаса прихватками можно переходить к основной сварке. Выполнять ее рекомендуется, начиная с центральных соединений и продвигаясь к краям. Это предупреждает деформацию конструкции. Сварные швы должны быть ровными, получаться без излишков металла, пропусков. После каждого соединения металл должен остывать.

Упрочнение каркаса

Для усиления конструкции устанавливают разные компоненты:

1. Вертикальные и горизонтальные перемычки между рамами. Они необходимы, если ворота планируется обшить тяжелым материалом.
2. Диагональные укосины, предупреждающие скручивание и провисание. Они проходят от нижнего угла от петель к внешнему верхнему углу. Работают они как подпорки на сжатие.
3. Ребра жесткости. Их приваривают по выбранной схеме. По углам для усиления иногда фиксируют треугольники из стали толщиной 2-3 мм.

Приваривание петель

При фиксации петель выполняются следующие операции:

1. Выбор. Для массивных створок лучше использовать усиленные приварные петли, способные выдерживать большие нагрузки.
2. Прикрепление петель. Створки вначале фиксируют на временные подкладки. Это позволит создать равномерный зазор (размером 5-10 см) между ними и землей.
3. Установка. Нижнюю петлю монтируют на высоте 15–20 см над нижней кромкой створки, верхнюю — ближе к верху. Петли фиксируют струбцинами, после чего приваривают. Подвижное соединение перед сваркой смазывают солидолом, чтобы оно не спеклось.

После приваривания петель ворота открывают и закрывают, чтобы проверить плавность и точность их хода.

Финишная обработка

На финальном этапе проводится ряд работ:

1. Зачистка сварных соединений. С помощью болгарки с чашеобразным или плоским кругом нужно очистить от шлака сварные швы.
2. Защита стали от коррозии. Все металлические элементы нужно очистить от ржавчины, обезжирить, обработать антикоррозийными средствами.
3. Установка фурнитуры. На этом этапе подготавливают места под защелки, замки, автоматические приводы. Для установки механических замков нужно дрелью или болгаркой вырезать в трубе отверстия. Для установки привода привариваются кронштейны или монтажные пластины.

После выполнения этих работ нужно ворота несколько раз открыть и закрыть. Это позволит убедиться в отсутствии перекосов и плавности хода. При необходимости положения створок и петель следует отрегулировать.

Обшивка каркаса: материалы и технология

Для обшивки каркаса используют профлист, декоративную ковку, поликарбонат, дерево, сетку, металлические листы или другие материалы. При выборе учитываются предпочтения владельцев, климатические условия, бюджет и назначение ворот.

Материал нарезается на полотна, соответствующие размерам створок. Для получения ровных стыков крепление обшивки следует начинать с нижней части ворот. Обшивка не должна перекрывать замки и прочую фурнитуру, мешать работе привода и движению створок.

Сварка требует наличия определенных навыков, но справиться с работой может человек с минимальной подготовкой. Он может сделать конструкцию, отвечающую его потребностям.

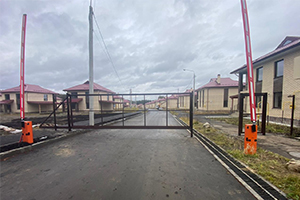

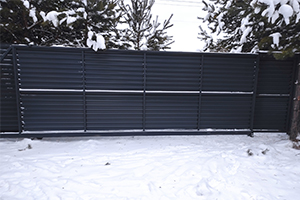

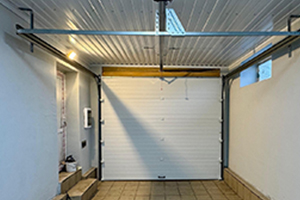

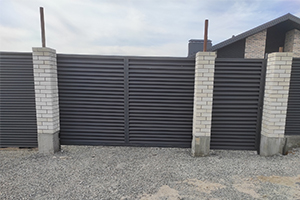

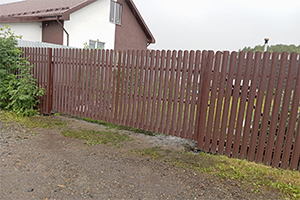

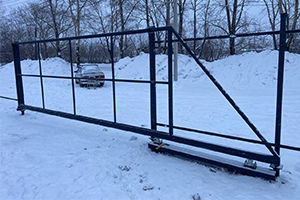

Примеры наших работ
