Высота откатных ворот - расчет и корректировка

Откатные ворота — одно из удобных и практичных решений для установки в пристроенный к дому гараж и ограничения въезда на частную или промышленную территорию. Откатная конструкция, сдвигающаяся параллельно забора или стены дома, не будет загромождать полезное пространство участка и сможет разместиться в любом имеющемся проеме. Массивную створку можно без усилий двигать по направляющим вручную или с пульта в автоматическом режиме. Корректный расчет габаритов ворот продлит срок службы въездной системы, избавит владельцев от лишних проблем и расходов.

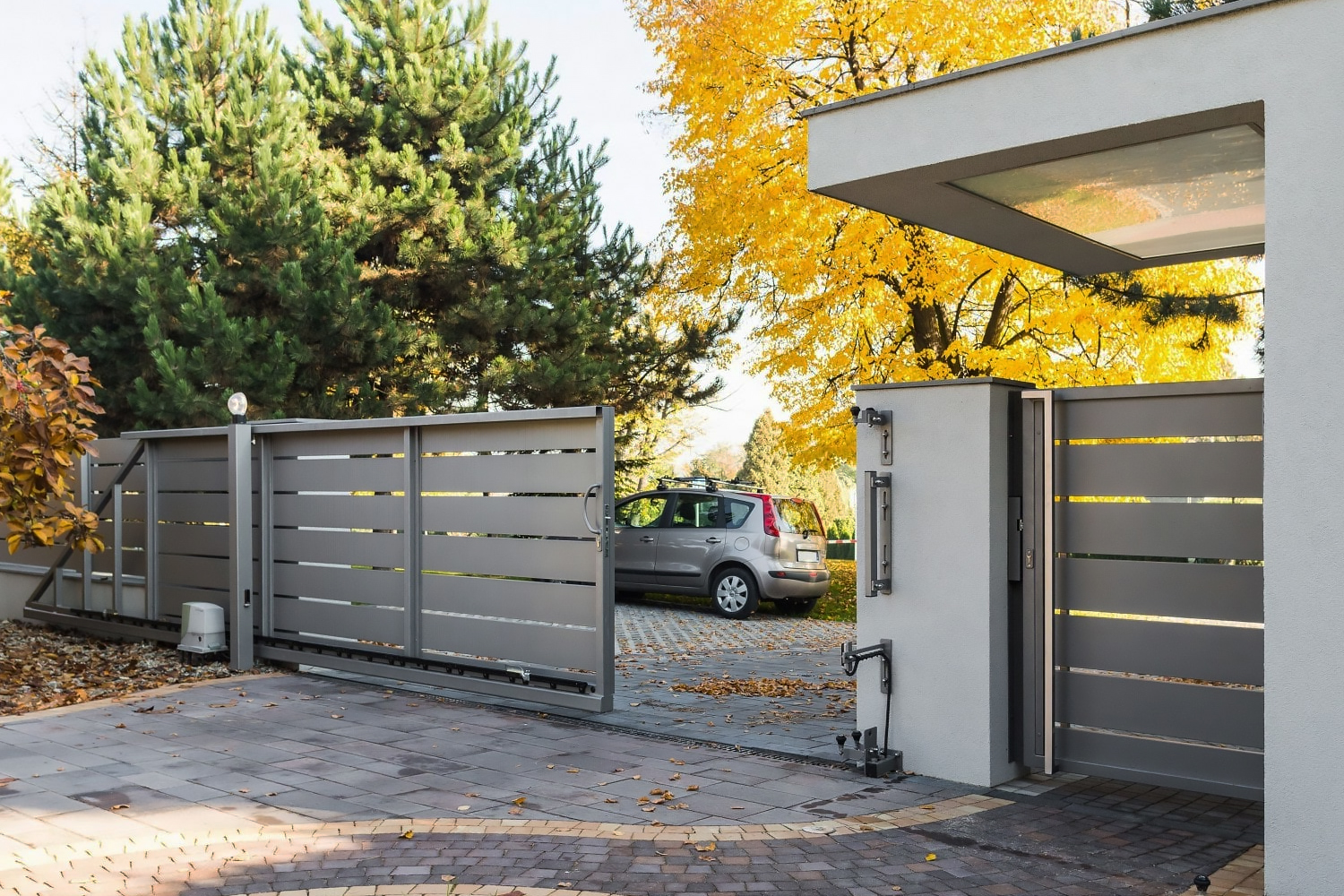

Устройство конструкции и типы откатных ворот

Конструкция откатных ворот состоит из сдвигающейся стальной рамы с декоративной обшивкой, направляющих элементов, роликов и электропривода (при комплектации автоматикой).
На практике применяются три типа откатных систем:

1. Подвесная. Оптимально подходит для тяжелых и габаритных промышленных ворот.
2. Консольная. Наиболее надежная конструкция, не требующая обустройства готового въездного проема.
3. Рельсовая. Створка сдвигается по направляющим рельсам, уложенным в основание.

Ворота откатного типа удобно устанавливать на узких проездах для экономии полезной площади. В северном климате снежные заносы не станут препятствием для открывания/закрывания въезда на участок. Все преимущества откатных ворот станут доступны, если расчеты сделаны корректно и основательно.

Основные параметры для расчета ворот

От корректного и максимально точного расчета размеров откатной конструкции будет зависеть надежность, безопасность, комфорт, эксплуатационный ресурс и стоимость системы.
Внимание следует уделить следующим базовым характеристикам:

• Ширине въездного проема;
• Высоте ворот;
• Длине откатной консоли;
• Материалу и весу створки;
• Основанию под роликовую систему;
• Выбору мощности электропривода (при автоматизации).

Не стоит пренебрегать условиями эксплуатации — интенсивностью осадков, ветровой нагрузкой, температурными перепадами в конкретном регионе.

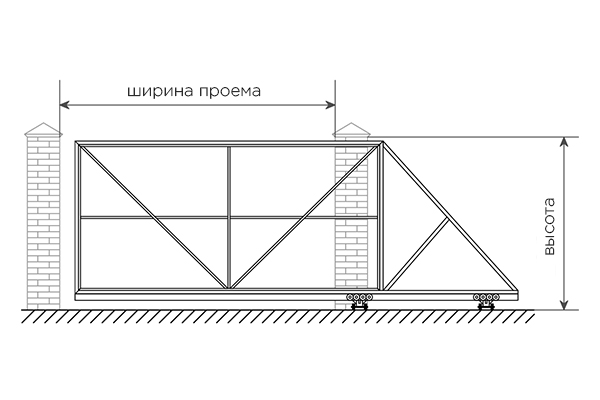

Ширина проема

При расчете ширины въезда учитывают не только габариты автомобиля. Здесь важно оставить место для маневров, пространство для зеркал, открывания дверей. Комфортная ширина для большинства легковых авто составляет от 3-х метров. Для минивэнов, крупных внедорожников, грузовиков закладывают запас от 3,5 до 4-х метров.

Высота створки

Высота створки зависит от конструктивных особенностей ограждения, общего стиля участка и требований к приватности. Высокие (2,5-3 м) заборы и въездные группы возводят для охраняемых промышленных объектов. Для частных владений достаточно высоты 1,5-2 м. Высоким глухим конструкциям будет сложно противостоять ветровым нагрузкам. Для снижения давления ветра можно уменьшить высоту ворот или использовать решетчатую обшивку.
На общую высоту откатной конструкции влияют:

• дорожный просвет в зоне открывания;
• размеры труб внешнего и внутреннего каркаса;
• выступающие элементы направляющих.

Длина консоли

Частая ошибка — короткая консоль. Консольные конструкции полностью откатываются за забор, не опираясь на землю. Система будет стабильно функционировать, если длина рамы (консоли) значительно больше ширины проема. Это требуется для противовеса.
Длина консоли рассчитывается по универсальной формуле: общий размер створки = ширина проема + 30-50%. К примеру, для проема 4 м требуется рама длиной 5,2-5,8 м. Дополнительная длина обеспечит правильный баланс, уверенное перемещение, отсутствие перекосов.

Масса створки

Вес створки имеет значение для правильного подбора фурнитуры и автоматики. Масса откатных ворот, обшитых древесиной, профнастилом, коваными декором будет существенно отличаться. Для расчета общего веса умножают площадь полотна на удельный вес материала с учетом сварной рамы, обшивки и декора.

Расчет фундамента и опор

Фундамент несет статическую весовую нагрузку и принимает динамические усилия при перемещении ворот. Он закладывается по всей длине консоли. Для откатных конструкций длиной до 5-6 м требуется железобетонное основание от 400 мм шириной, 900-1200 мм глубиной (в зависимости от промерзания грунтов).

Фурнитура и автоматика

Выбор фурнитуры влияет на надежность работы и плавность хода ворот. Разные комплекты предназначены для тяжелых и легких створок различного веса.

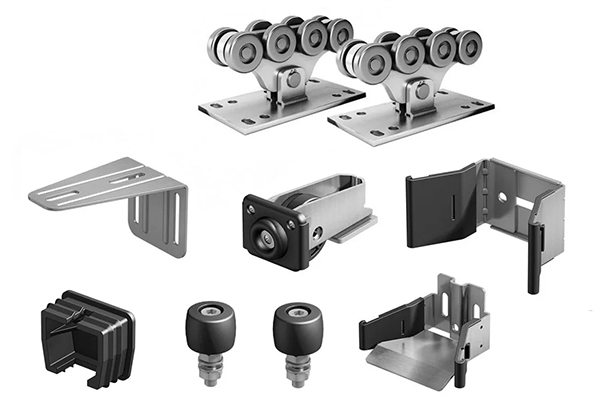

Стандартный комплект фурнитуры включает:

• Консольный профиль (несущую балку);
• Опорные и концевые ролики;
• Уловители (верхние, нижние);
• Электропривод (при автоматизации).

Фурнитурные комплектующие подбирают с запасом нагрузки не менее 15-20%. При выборе автоматики учитывают интенсивность использования конструкции, массу полотна и климатические условия в регионе установки.

Как избежать ошибок при расчетах и проектировании

Ошибки в расчетах и неоправданная экономия приводят к типичным проблемам в работе и поломкам откатных ворот:

1. Недооцененная масса и высота полотна — перекосы, выход из строя роликов и фурнитуры;
2. Недостаточная длина консоли — завалы створки и заедания при движении;
3. Слабый фундамент — перекос всей системы, быстрое разрушение основания;
4. Плохая подготовка проема — не учтены неровности забора и дорожного полотна;
5. Автоматика малой мощности — мотор не тянет вес створки, отказывает на морозе;
6. Неучтенные климатические особенности — не предусмотрена антикоррозионная защита и водоотвод.

Перечисленные проблемы потребуют немало времени и средств на исправление. Лучше потратить время на предварительные самостоятельные расчеты или доверить проектирование откатной конструкции специалистам.
