Зачем нужны улавливатели для откатных ворот

Улавливатели приходящей створки — важные элементы многокомпонентной откатной конструкции ворот, выполняющие ряд ключевых задач. Малозаметные компактные детали отвечают за надежную фиксацию полотна в положении “закрыто” и исключают его несанкционированное или случайное  движение. Установка ловителей существенно снижает нагрузки на основные рабочие элементы системы, повышает безопасность для пользователей и продлевает период безотказной службы откатных ворот.

Типы и функции улавливателей

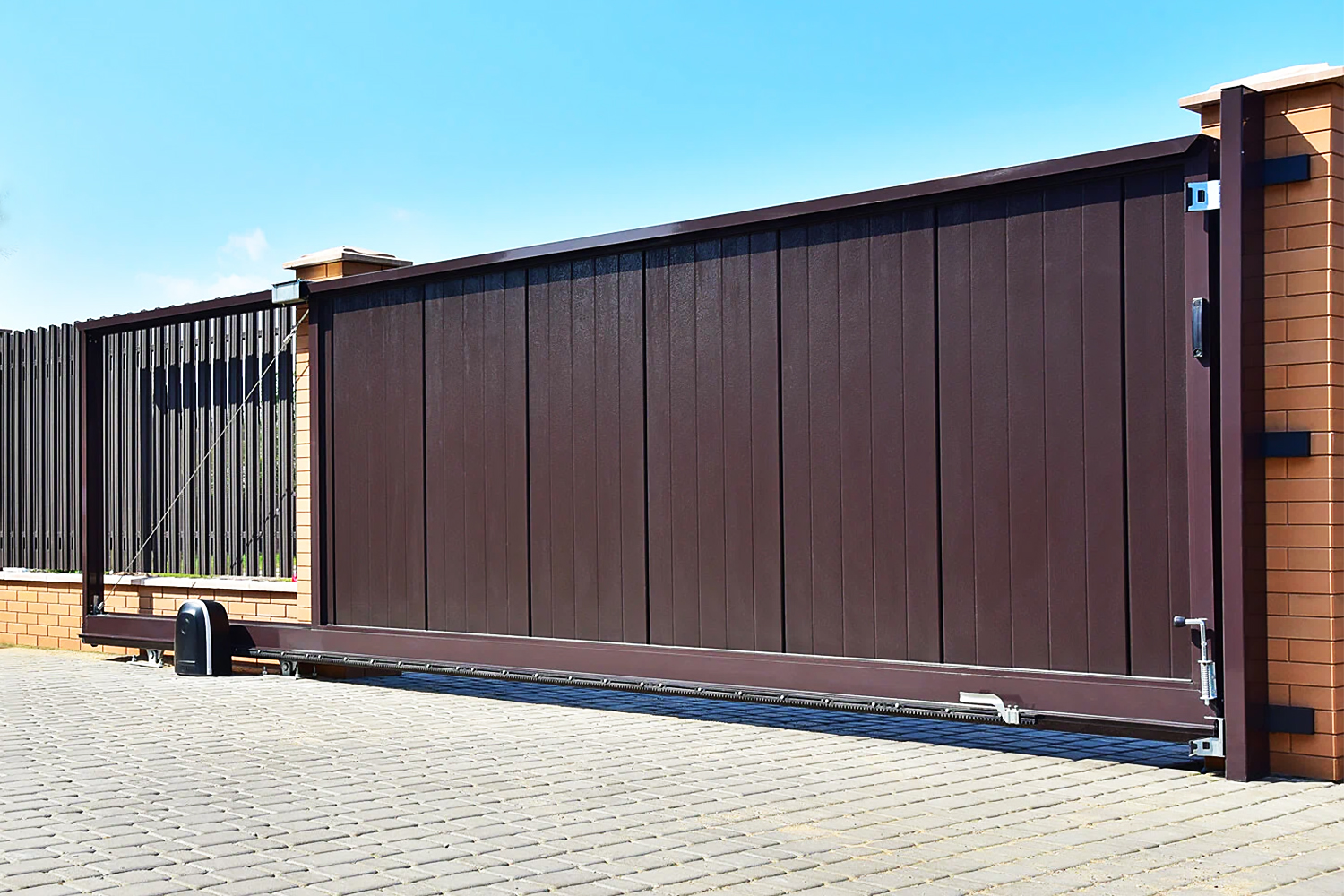

Улавливатели, предназначенные для установки на капитальные вертикальные опоры, различаются по месту (высоте) монтажа и выполняют конкретные функции при работе откатной системы:

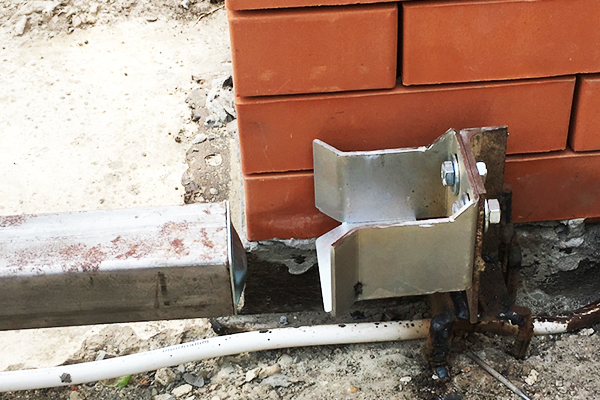

1. Нижний. Деталь крепится на несущую опору (столб) в точке остановки створки при полном закрытии ворот. При наезде концевого ролика на нижний ловитель слегка приподнимается полотно, снижается нагрузка на направляющую деталь и движущиеся роликовые опоры.
2. Верхний. Элемент фиксирует выступающую часть полотна ворот при закрывании. Верхний улавливатель предотвращает колебание створки при боковом ветре, частично нивелирует приходящие нагрузки при сильных порывах.

Работающие в паре ловители способны исключить люфт и расшатывание откатной конструкции под воздействием ветровых нагрузок. За счет смягчения контакта рамы с опорными роликами ворота работают максимально тихо и более стабильно.

Улавливатели (в зависимости от конструкции) способны выполнять ряд дополнительных функций:

• Обеспечивать защиту декоративного покрытия полотна ворот. Детали, оснащенные роликами из резины с нейлоновой внутренней втулкой, исключают сколы и царапины поверхностного ЛК-покрытия;
• Снижать уровень шума. Ловители частично поглощают вибрацию, делая движение ворот практически бесшумным.

При установке улавливателей с ответными полимерными накладками торец створки не будет подвержен механическим повреждениям при интенсивной эксплуатации откатной конструкции.

Критерии выбора улавливателей

Для изготовления надежных и долговечных улавливателей производители применяют сталь с оцинковкой или гальваническим покрытием. Толщина металла должна обеспечивать достаточную прочность и работоспособность конструкции. К примеру, в тяжелых откатных системах используют улавливатели из стали до 4 мм.

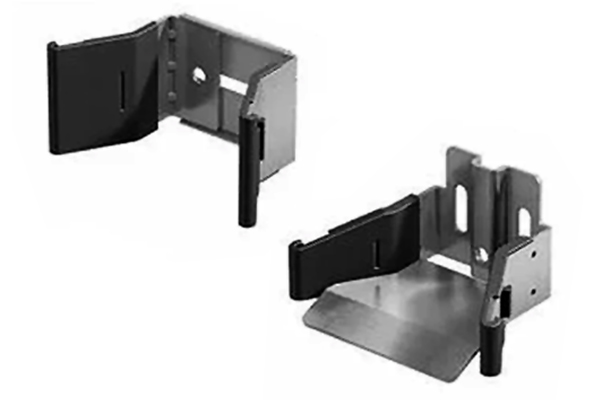

Модели с полимерными накладками на контактных поверхностях наиболее практичны, удобны и безопасны в эксплуатации. Они оберегают покрытие откатного полотна от повреждений и истирания, снижают шум, гасят вибрацию.

При выборе ловителей для откатных конструкций рекомендуется учитывать:

1. Вес полотна откатных ворот. Для створки массой до 450 кг приемлема ширина элементов до 70 мм, при массе 700 кг — не менее 94 мм;
2. Интенсивность эксплуатации. Промышленные откатные системы и часто используемые частные ворота требуют комплектующих повышенной прочности;
3. Климатические факторы. Для регионов с переменной влажностью и резкими перепадами температур выбирают детали с антикоррозионным покрытием;
4. Способ монтажа. Для крепления улавливателей могут применяться болтовые соединения либо сварка.

Важный критерий выбора — качество изготовления. Комплектующие для откатных ворот от ведущих производителей отличаются точными размерами, четкой геометрией, отсутствием опасных острых граней, заводского брака (вмятин, царапин, заусенцев).

Правила монтажа улавливателей для откатных ворот

Установку элементов улавливания для отъезжающей конструкции можно выполнить самостоятельно по следующей инструкции:

• Установить регулировочные подставки для роликов на закладной швеллер. Они позволят выставить опоры по одной линии и скорректировать высоту створки в пределах 50 мм.
• Прихватить болты сваркой, закрутить первые гайки, после установки роликовых тележек затянуть второй комплект верхних гаек.
• Поставить заглушки на торцы направляющей для защиты от попадания грязи, влаги, пыли.
• Накатить полотно ворот на роликовые тележки.
• Приварить нижний ловитель к опорной стойке в точке остановки створки при полном закрытии.
• Проверить наезд концевого ролика на уловитель с последующим подъемом полотна.
• Закрепить на сварку верхний улавливатель в месте примыкания верхней части створки при закрытии.
• Приварить кронштейн с поддерживающими роликами (верхними) к вертикальной опоре.
• Проверить отсутствие  механических помех для закрывания и отрегулировать плавность движения створки.

При сборке конструкции и установке комплектующих рекомендуется ориентироваться на инструкцию и схему монтажа, предложенную производителем или обратиться к специалистам с опытом выполнения аналогичных работ.

Регулировка улавливателей

Даже при правильной установке откатной конструкции бывают ситуации, когда комплектующим откатных ворот может потребоваться экстренная или периодическая регулировка. К смещению улавливателей приводит осадка грунта, незапланированные эксплуатационные нагрузки, экстремальные погодные условия в регионе установки.

Не рекомендуется прикладывать излишние усилия для закрывания створки. Это может привести к серьезным поломкам и дорогостоящему ремонту. Если полотно при закрывании не попадает в гнездо защелки, достаточно выполнить несложную регулировку установленных элементов.

Для этого потребуется:

1. Ослабить метизы (крепежные болты) съемным ключом.
2. Закрыть ворота для определения рабочего положения детали.
3. Удерживать улавливатель до полного входа створки в защелку и плотно затянуть крепления.
4. Откорректировать положение детали (по высоте) с помощью смещения основания или использования подкладок.

Убедитесь, что движущаяся створка свободно заходит в защелку и надежно фиксируется. Используйте смазку, рекомендуемую изготовителем, для обработки контактных зон. Если откатное полотно без усилий выходит из улавливающего элемента и не болтается при движении, значит процесс регулировки был успешным.

Приобретение и установка улавливателей на общей стоимости ворот откатного типа практически не отразится. Разработанные инженерами комплектующее дают положительные результаты при инженерных испытаниях и в практическом применении отъезжающих ворот.
