Электропривод DoorHan Комплект привода Shaft-20KIT

В комплекте:

• Электропривод Shaft-20 - 1 штука,
• Пульт Transmitter 2Pro - 1 штука,
• Крепёжный кронштейн - 1 штука,
• Комплект крепления привода - 1 штука

Секционные ворота промышленного и бытового назначения прослужат намного дольше, будут проще и удобней в эксплуатации, если позаботится об установке автоматического управления. Электрический привод Shaft-20KIT от DOORHAN обеспечит необходимое механическое усилие для плавного перемещения полотна при закрывании и открывании ворот. Вы сможете выполнять все действия по команде с пульта ДУ, находясь в соседнем помещении или в салоне автомобиля.

Особенности и технические параметры привода Shaft-20KIT

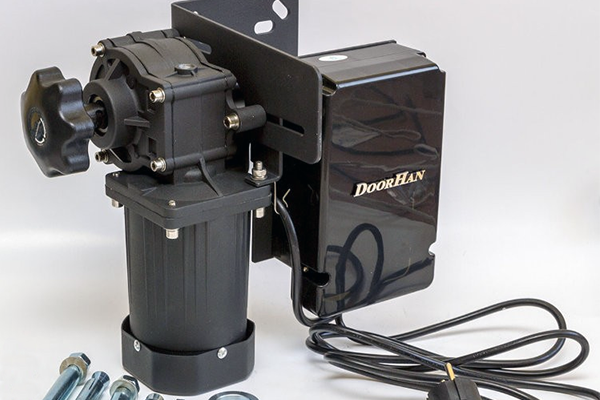

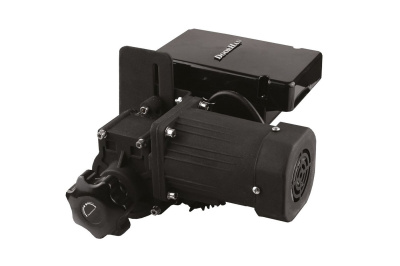

Вальный электропривод Shaft-20KIT разработан российской фирмой DOORHAN для автоматизации облегченных секционных ворот с высоким подъемом. Комплект автоматики состоит из механического редуктора и электромотора с интегрированным блоком управления, объединенных в общем корпусе.
Рабочие характеристики комплекта Shaft-20KIT :

• площадь полотна — до 12 м2;
• вес полотна (максимальный) — 160 кг;
• напряжение — 220-240 В;
• мощность — 300 Вт;
• класс влаго- и пылезащиты — IP20;
• интенсивность эксплуатации — 50%;
• температурный режим — от -20 до +55 °С.

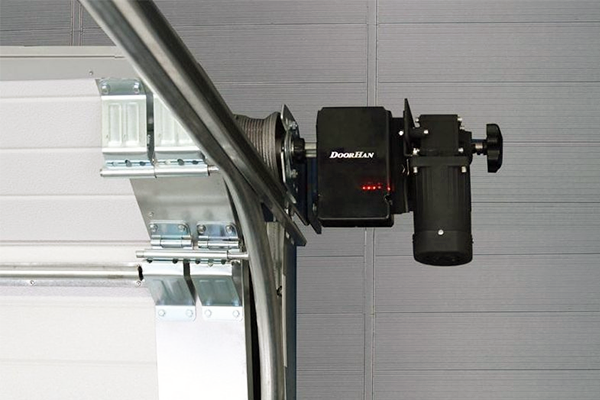

Монтаж электропривода выполняется на вал ворот с применением настенного кронштейна, шпонки, стопорного кольца. Крепежный кронштейн фиксируется к капитальной стене на саморезы с левой стороны от ворот. Класс влагозащиты корпуса (IP20) рассчитан на установку и эксплуатацию электропривода в пределах сухих помещений.
Высокую для бытовых электроприводов интенсивность эксплуатации дает продуманная система охлаждения. Эффективную защиту автоматики от перегрева обеспечивают ребра корпуса и кулер охлаждения для мотора. Управляющий блок привода Shaft-20KIT, адаптированный для сетей с изменяющимся напряжением, имеет дополнительную защиту от импульсных скачков.
Световые индикаторы на плате-контроллере (PCB-SH) оповещают о выбранном режиме работы. Присоединение дополнительного оборудования упрощают быстросъемные универсальные клеммы. Радиоплата электропривода, принимающая сигналы на частоте 433,92 МГц, может запоминать коды от 60 пультов-передатчиков.
В комплект автоматики входят:

• мотор-редуктор DSH20-1;
• крепежный кронштейн DSH20-4;
• рукоятка расцепителя;
• выключатели (концевые) DSH20-2;
• управляющий блок PCB-SH;
• корпус управляющего блока DSH20-5;
• пульт ДУ Transmitter PRO.

Плюсы от установки электропривода Shaft-20KIT

В числе основных достоинств привода Shaft-20KIT:

• Повышенная интенсивность (до 50%) за счет надежной системы охлаждения (ребра корпуса, кулер двигателя).
• Простой и быстрый монтаж электропривода напрямую на крутящий вал секционных ворот.
• Встроенный приемник, запоминающий до 60 пультов ДУ.
• Информативная световая индикация, помогающая отслеживать все этапы работы автоматики и отражать выбранный режим.
• Легкосъемные клеммы для удобного присоединения управляющей платы и дополнительных устройств.

Установка электропривода от компании DOORHAN обеспечит максимальную функциональность и комфортное управление бытовыми и гаражными секционными воротами.

Эксплуатационные требования

Существует ряд условий, при которых электропривод будет длительный срок работать без сбоев и не возникнет причин для снятия оборудования с гарантии:

• Перед монтажом электропривода Shaft-20KIT убедитесь в правильной установке и балансировке ворот.
• Выбранное помещение и температурный режим должны соответствовать классу защиты и климатическим характеристикам привода.
• Убедитесь, что в зоне действия привода нет посторонних предметов, мешающих плавному движению.
• Проезд и проход разрешен только после выключения привода и остановки ворот.
• Не пользуйтесь автоматикой при любой неисправности, в процессе ремонта и регулировки.

Для предотвращения поломок электропривода рекомендуется использовать только оригинальные дополнительные аксессуары от фирмы DOORHAN. Запрещается самостоятельно вносить любые изменения в автоматическую часть оборудования.
