Фотоэлементы проводные DoorHan для откатных ворот

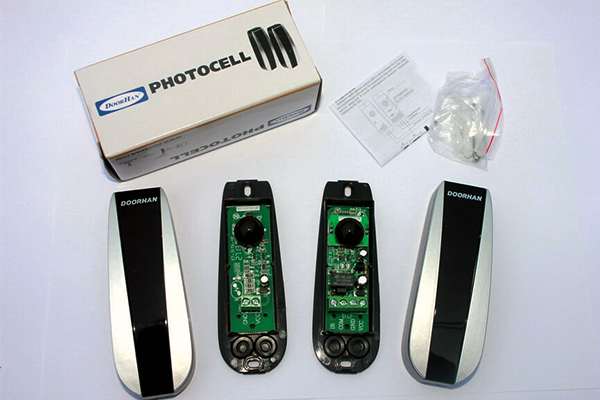

Фотоэлементы DoorHan Photocell N - комплект, состоящий из инфракрасного передатчика и приемника, с дальностью действия до 40 метров.

Особенности:

• возможность работы при питающем напряжении 12/24 В AC/DC;
• наличие двух типов выходного реле NO/NC;
• расширенный угол рассеивания инфракрасного луча 7° на расстояние 20 метров облегчает позицирование приемника и передатчика;
• удобный доступ к клеммам и небольшие габариты обеспечивают упрощенный монтаж.

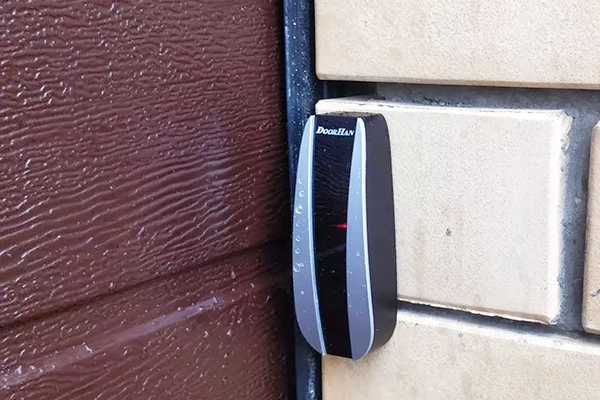

Инфракрасный фотоэлемент DoorHan Photocell N – устройство лучевого принципа действия. Предназначено для обнаружения препятствий, попадающих в зону прохождения луча от излучателя к приемнику. Конструкция разработана специально для обслуживания автоматических ворот и серийно выпускается производителем по запатентованной технологии.

Принцип действия и устройство системы

Инфракрасный луч не представляет опасности для человека и экологии. Практически незаметен и не оказывает негативного влияния на зрение. В фотоэлементе DoorHan Photocell N используется контактный принцип работы:

• Излучатель направляет луч в приемное устройство.
• Принимающий излучение аппарат разрывает контактную цепь в случае прекращения подачи луча.
• Отправляется сигнал на выполнение нужной пользователю работы.
• Реакция на разрыв происходит практически моментально.

Излучать и приемник находятся в постоянном активном режиме. Для работы требуется подключение напряжения 12 и 24 В через стабилизатор от сети или с использованием автономного блока питания. Исключается пробой напряжения на корпус и пожароопасный перегрев.

Технические характеристики оборудования

Системные фотоэлементы данной серии спроектированы с учетом удобства обслуживания гаражных и въездных ворот любых типов. Дальность действия излучателя составляет почти 40 м. Для уверенного и качественного приема луча производителем рекомендуется установка блоков на расстоянии до 25 м. Использование специальной линзы в излучателе обеспечивает минимальное рассеивание светового потока – не больше 7 градусов на удалении от приемника в 20 м.

Технические характеристики:

• Потребляемый устройством ток – 40 мА.
• Тип управляющего контакта – NO/NC с одновременным размыканием одной и замыканием другой цепи.
• Система автоматического выравнивания направления передачи и приема луча – ±10 градусов.
• Частотная длина волны – 940 нМ.
• Масса комплекта – 0,11 кг.

Оборудование имеет прочный защитный корпус, отвечающий международным стандартам класса защиты IP 54. Может устанавливаться на улице и гарантированно срабатывает без задержек в любое время суток независимо от степени освещенности. Может применяться при температурах от -40 до +70 С градусов и повышенной влажности воздуха.

Отсутствие механических частей и входящих в зацепление деталей обеспечивают длительный эксплуатационный ресурс. Оборудование не требует технического обслуживания и регламентного ремонта весь срок службы.

Рекомендации по монтажной установке и эксплуатации

Монтажная установка не требует применения специального оборудования и специальной подготовки места для проведения монтажа. Излучатель и приемный блок монтируются напротив друг друга на одинаковой высоте согласно рекомендации производителя и подключаются через контактную группу.

Фотоэлемент может использоваться в качестве сигнального устройства для отправки команды на выполнение следующих действий:

• Открытие-закрытие ворот при приближении автотранспорта.
• Экстренная остановка створки при попадании посторонних предметов, техники или человека в зону действия луча.
• Запуск реверсивного движения или обратного хода после срабатывания устройства.

К основным преимуществам фирменного комплекта следует отнести: компактные размеры, точность срабатывания, продолжительный эксплуатационный ресурс, доступная цена и возможность проведения демонтажа для установки в другом месте.

Реализация и условия поставки

Получить более полную информацию и ознакомиться с техническими характеристиками инфракрасных фотоэлементов DoorHan Photocell N можно с помощью официального сайта поставщика. Консультацию по всем возникшим вопросам проводит штатный специалист компании.

Представленная в каталоге модель есть в наличии и реализуется по доступной конкурентоспособной цене с возможностью оформления покупки в онлайн-формате. Покупатель на свое усмотрение выбирает удобную форму проведения расчета. Товар выдается для самовывоза в заводской упаковке и с предоставлением фирменной гарантии качества в день оплаты. Предусмотрена возможность заказа быстрой доставки в любой регион страны.
