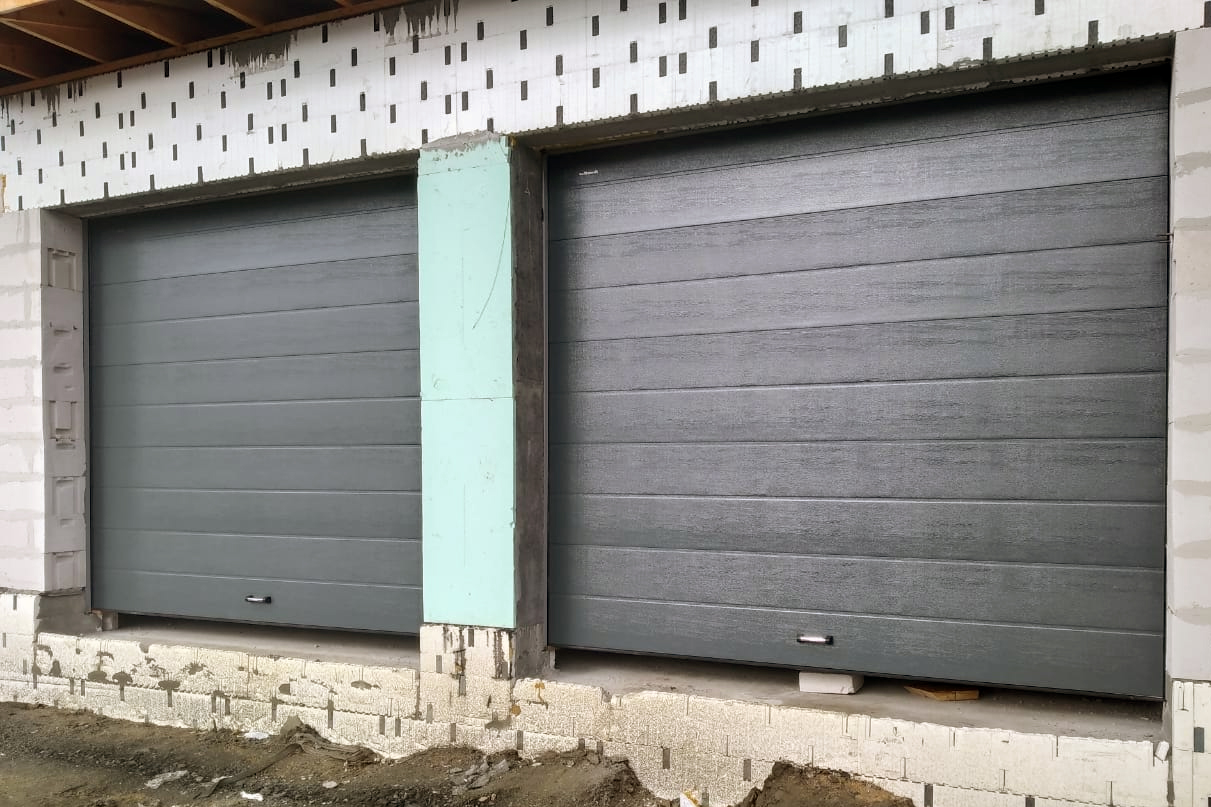

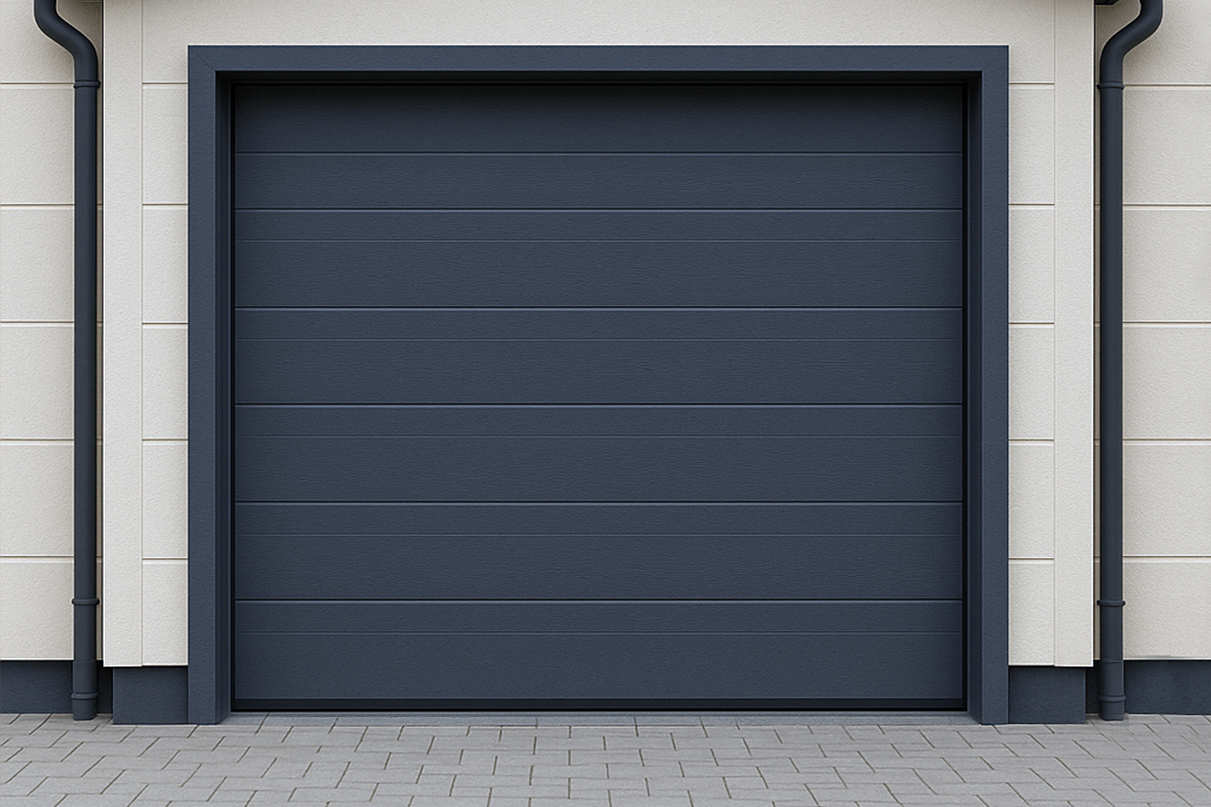

Секционные Гаражные ворота DoorHan 2000х2000 мм
С этим товаром покупают
Гаражные ворота "DoorHan"
Секционные ворота стандартных размеров обладают конструктивными особенностями серии RSD01. Ворота изготавливаются в 13 комплектах, которые всегда есть в наличии на региональных складах. Балансировочный механизм полотна рассчитан на 25 000 рабочих циклов. Комплекты предназначены для самостоятельной установки, просты и удобны как в монтаже, так и в эксплуатации.
Дизайн
Дизайн панелей

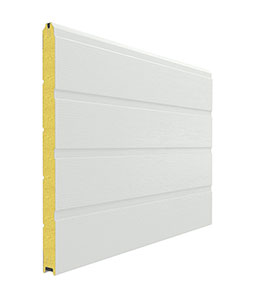

Доска

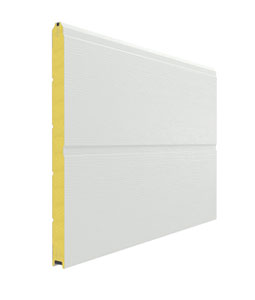

Широкая центральная полоса

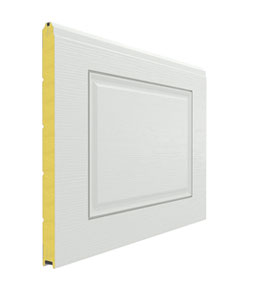

Филенка

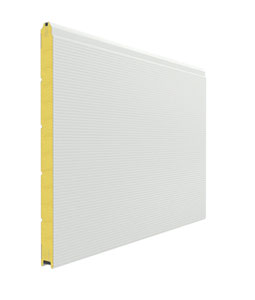

Волна
Тип поверхности
Под дерево (внешняя)
Stucco (внутреняя)
Цвета лицевых поверхностей панелей
|
RAL 9003 белый |
RAL 9006 серебристый |
RAL 7004 серый |
RAL 1014 бежевый |
RAL 6005 зеленый |
RAL 5005 синий |
|
RAL 7016 антрацит |
RAL 3000 красный |
RAL 3005 бордовый |
RAL 8014 коричневый |
Золотой дуб (наценка) |
Венге (наценка) |
Пожалуйста, обратите внимание, что цвета в онлайн-каталоге основаны на палитре RAL, но могут выглядеть искаженно из-за настроек вашего монитора. Оттенок товара на экране может отличаться от реального.
Чтобы избежать несоответствия, мы настоятельно рекомендуем выбирать цвет по физическим образцам продукции в нашем офисе продаж. Если вы делаете выбор, основываясь только на изображении с монитора, и полученный товар надлежащего качества отличается по оттенку, он не подлежит возврату или обмену.

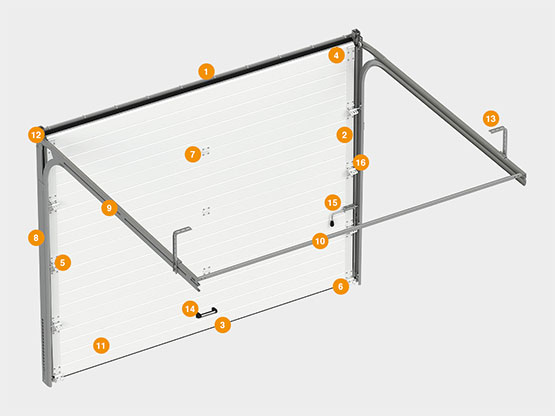

Конструкция
Полотно ворот
- Стальной ригель с установленным верхним контурным многокамерным уплотнителем
- Контурные боковые многокамерные уплотнители
- Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель
- Верхний угловой кронштейн регулируемый
- Боковая опора с регулируемым роликодержателем
- Нижний угловой кронштейн с регулируемым роликодержателем
- Внутреняя петля
- Вертикальная направляющая в сборе
- Горизонтальная направляющая в сборе
- Дистанционный С-профиль
- Сэндвич-панель
- Кронштейн с двойным шкивом
- Г-образный кронштейн крепления к потолку, установленны
- Ручка подъемная
- Задвижка
- Пружины растяжения
Монтаж

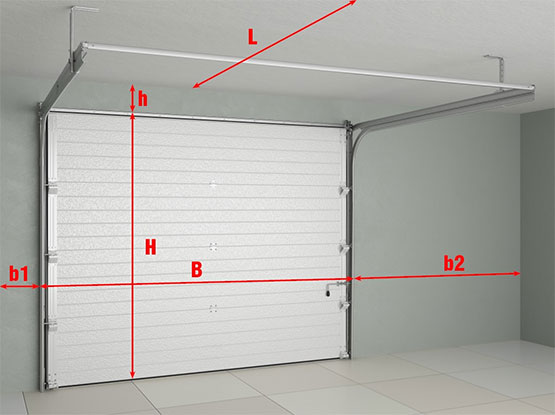

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
- H — высота проема (расстояние от пола до верха проема);
- B — ширина проема (расстояние от левого края до правого края проема);

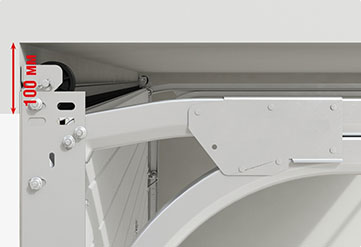

- h — притолока (расстояние от верха проема до препятствия) min 100 мм;
- b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;
- L — глубина помещения.
- При замере Н и В за итоговый размер принимается наибольшая величина.
- При замере h, b1, b2 и L принимается наименьшая величина.
Требования к строительному объекту
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Накладной монтаж на проем (классический тип монтажа). Система направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

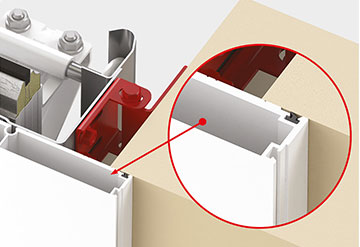

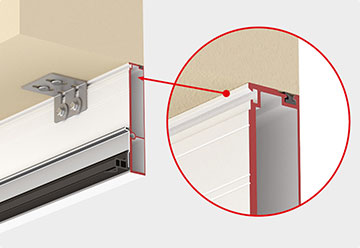

Встроенный монтаж внахлест с проемом (при отсутствии пристенков). Несущий наличник устанавливается внахлест (20 мм) с проемом. На него монтируется система направляющих. Система регулируемых кронштейнов позволяет нивелировать неровности стен. Несущий наличник имеет привлекательный внешний вид, выполнен в 2 цветовых решениях RAL 9003 (белый) и RAL 8014 (коричневый).

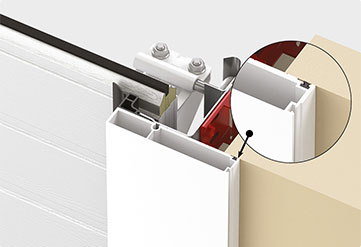

Встроенный монтаж встык с проемом (при отсутствии пристенков). Несущий наличник устанавливается встык с проемом. На него монтируется система направляющих. Система регулируемых кронштейнов позволяет нивелировать неровности стен. Несущий наличник имеет эстетичный внешний вид, выполнен в 2 цветовых решениях RAL 9003 (белый) и RAL 8014 (коричневый).
Стандартные конструктивные решения
Низкий подъем (пружины растяжения)

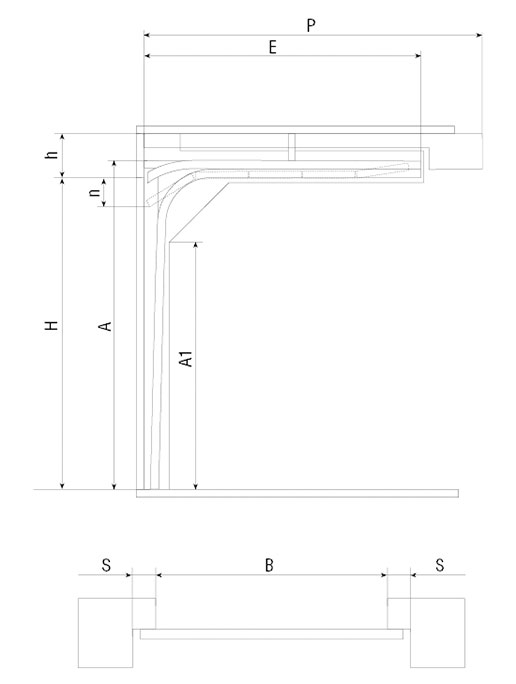

Параметры: низкий подъем (пружины растяжения)
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | h ≥ 100; |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 54 |
| A1, мм Высота вертикальной направляющей | А - 552 |
| E, мм Длина горизонтальных направляющих | Н + 440 |
| S, мм Минимальное боковое пространство | 100 |
| P, мм Зона расположения потолочного привода | Н + 1 185 |
| n, мм Перекрытие проема в открытом положени |

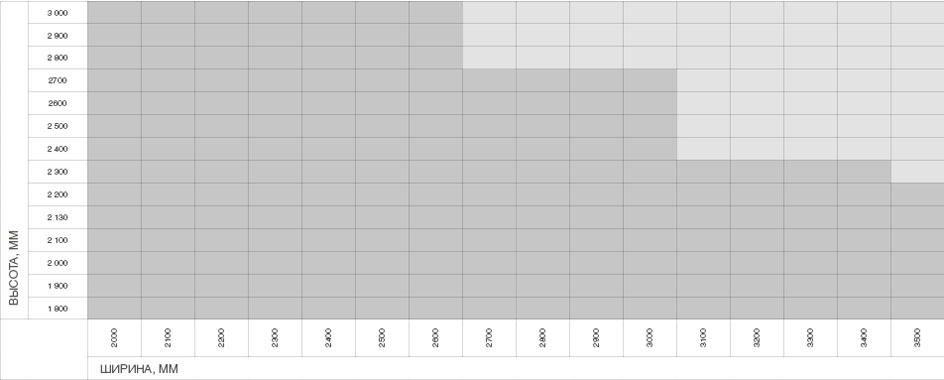

Размеры проемов

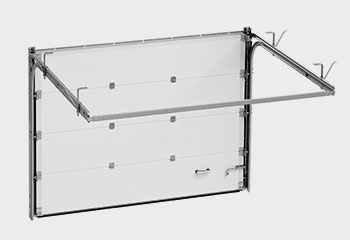

Базовая комплектация
Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.

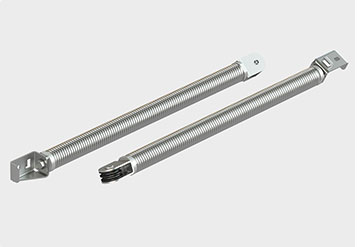

Оцинкованные пружины растяжения (система «пружина в пружине»). Количество циклов балансировочного механизма — не менее 25 000.
Тип подъема — низкий, обеспечивает возможность установки конструкции ворот практически в любое помещение.

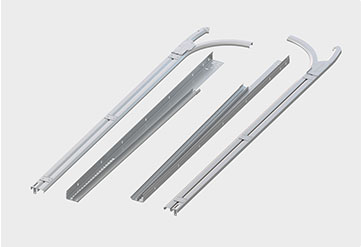

Комплект направляющих и угловых стоек из стали толщиной 1,5 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.

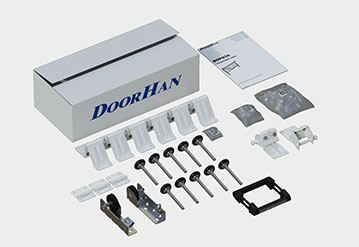

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.

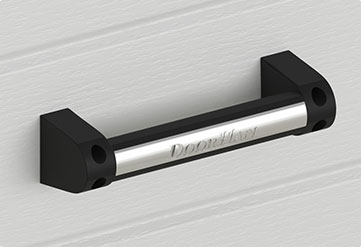

Ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.
Дополнительная комплектация

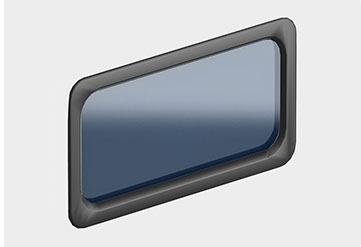

Окно акриловое 608х202, черное. (арт. W085-40). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.

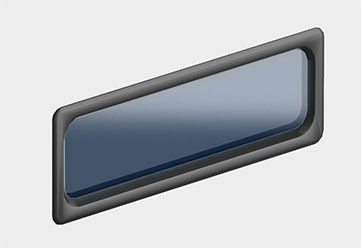

Окно акриловое 638х334, черное, промышленное (арт. W046-40). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.

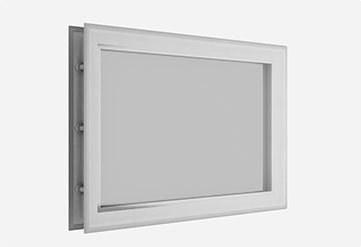

Окно акриловое 522х322, белое (арт. W043WH/W043BR). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка белого цвета.

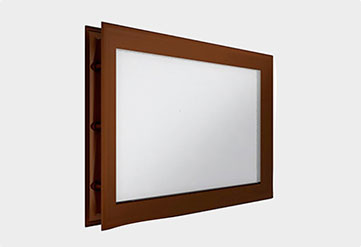

Окно акриловое 452х302, коричневое (арт. DH85631). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка коричневого цвета.
Окно акриловое 452х302, коричневое (арт. DH85631). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка коричневого цвета.

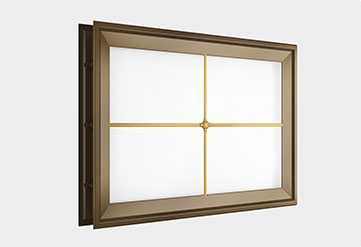

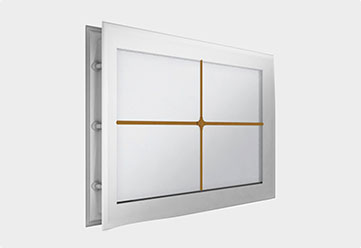

Окно акриловое 452х302, коричневое с раскладкой «крест» (арт. DH85628). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка коричневого цвета.

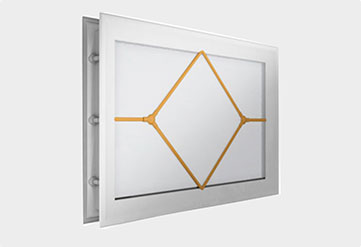

Окно акриловое 452х302, белое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка белого цвета.

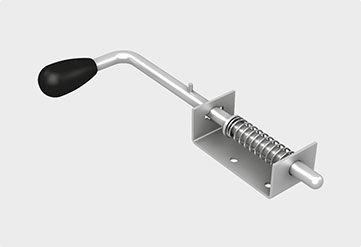

Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.

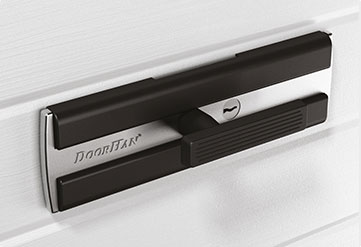

Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы
Технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Сопротивление теплопередаче полотна | 0,93 (А) | Значение зависит от размера ворот |
| Звукоизоляция, дБ, класс | 24 (А) | |
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | 460 (В) | |
| Безотказность, количество циклов открывания-закрывания, не менее | 25 000 | |
| Усилие ручного открывания и закрывания, Н, не более | 150 | |
| Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) | 250 | |
| Вес полотна ворот, кг/м² 11,6 | 11,6 | Значение зависит от типа панелей |
| Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) | 4,9 |
Условия эксплуатации продукции
- Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т.е. их вес должен компенсироваться крутящим моментом пружин.
- Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
- При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
- Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
- Строго запрещено передвигаться под движущимся полотном ворот, т.к. это может привести к травмам.
- Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
- Не подвергайте загрязнению направляющие и ролики, т.к. это может привести к нарушению плавности хода, а в случае наличия электропривода это может привести к его перегрузке и выходу из строя.
- Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.
