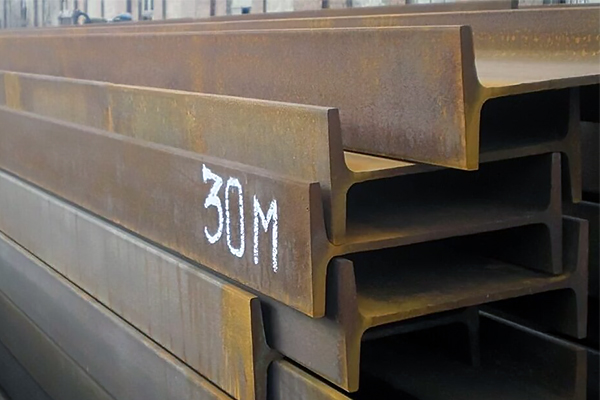

Монорельсовая балка 30М

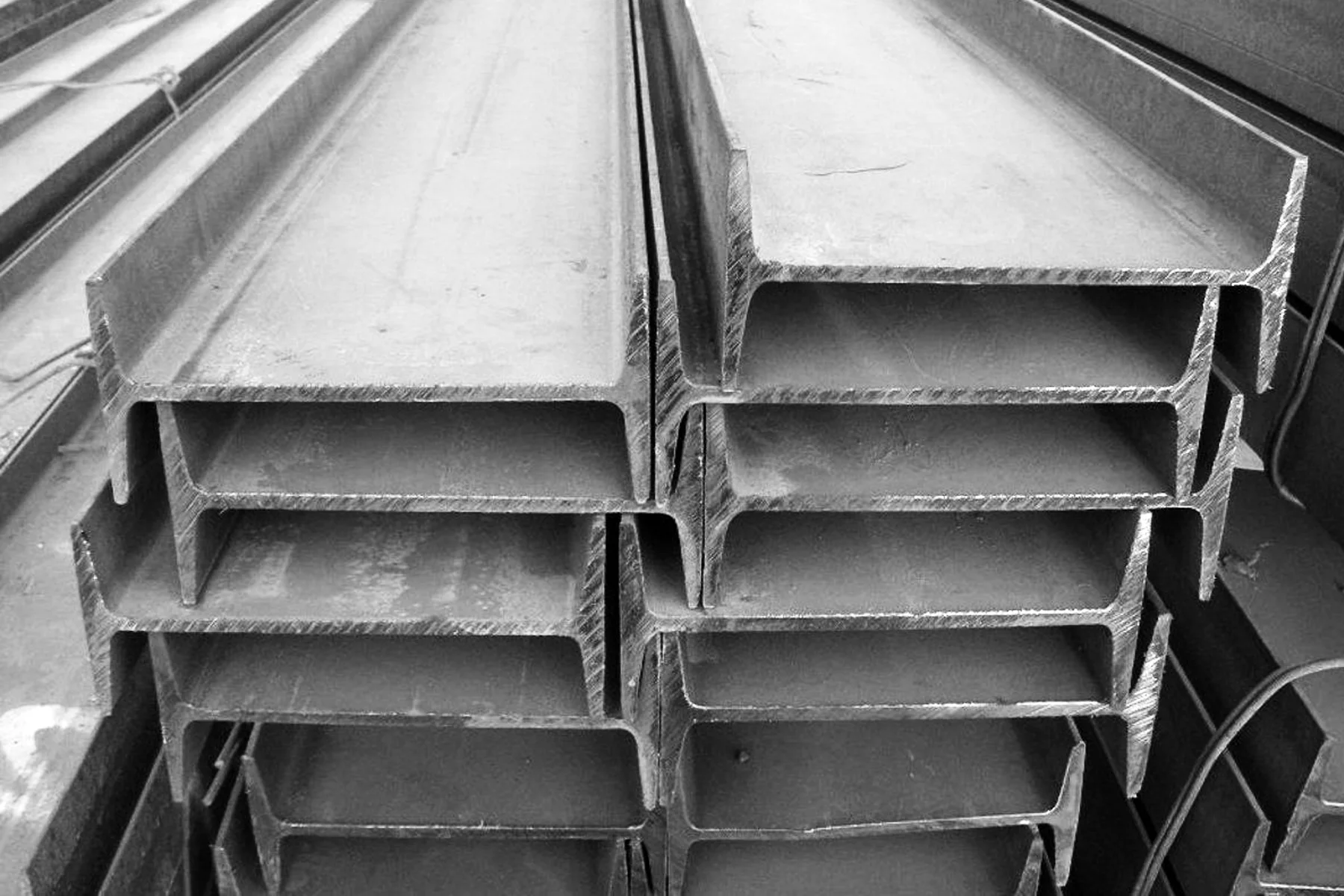

Стандартная монорельсовая балка 30М – сортамент металлопроката специального назначения. Имеет вытянутую форму и одинаковую по всей длине геометрию поперечного сечения в виде буквы «Н». Изготавливается с использованием качественных углеродистых марок сталей по отработанным технологиям в соответствии с параметрами российского ГОСТ 19425-74.

Особенности производства

Для производства монорельсовой балки 30М используется конструкционная, углеродиста сталь Ст1, 2 или 3 с содержанием: углерода от 0,06 до 0,22%. Применяется горячекатаная технология проката. Изготовление конечной продукции выполняется поэтапно:

• Разогрев заготовки прямоугольной формы до пластичного состояния (1100—1200 С градусов).
• Операция блюминга – верхние и нижние вращающиеся валки прокатного стана придают заготовке нужную толщину.
• Формовка и вытягивание – изделию придается форма двутавра за счет вытяжки заготовки по длине и выдавливанием углублений для получения параллельных, скошенных полок.

Обязательное условие для данного вида проката – симметричность и параллельное расположение полок. Отсутствие или минимально допустимые отклонения обеспечивают прочность конструкции.
Охлаждение выполняется на воздухе, готовая балка проверяется на соответствие размерным параметрам и отсутствие отклонений по всей длине конструкции. При необходимости может покрываться защитным составом (краска, грунтовка) для исключения образования коррозии на поверхности.

Размерные характеристики

Изготовленная в заводских условиях монорельсовая балка 30М – это готовая для использования в качестве конструкционного элемента деталь, не требующая дополнительной доработки. Изделие имеет точные размерные параметры, которые учитываются при проектировании:

• Площадь поперечного сечения – 640 кв. мм.
• Длина мерная или немерная – от 8 до 12 м.
• Масса 1 погонного метра – 50,2 кг.
• Высота – 300 мм.
• Толщина ножки – 9 мм.
• Ширина полки – 130 мм.
• Радиус закругления в месте стыка полки и ножки – 12 мм.
• Наружный радиус закругления полок – 6 мм.

Наличие обязательного уклона внутренних граней полок к ножке в 12% обеспечивает высокие показатели устойчивости к воздействию внешних продольных и поперечных нагрузок на кручение или изгиб.

Сфера применения

Использование горячекатаного способа производства позволяет получить вытянутую балку с одинаковыми техническими характеристиками по всей длине. Изделие применяется при изготовлении подвесных направляющих для кран-балок и различных видов монорельсовых грузоподъемных механизмов. Используется в сфере строительства в качестве:

• Опорного элемента вертикальной конструкции.
• Для изготовления горизонтальных перекрытий.

По точности размерных параметров классификация осуществляется по видам: точные «А» и обычные «В» балки. Допустимые ГОСТ отклонения – до 80 мм по длине, кривизна не больше 0,15% от всей длины и по массе до 3%.

Преимущества использования

Серийно выпускаемые на металлургических предприятиях монорельсовые балки 30М проходят выбраковку и проверку на испытательных стендах. Полностью соответствуют заявленным характеристикам по размерам и параметрам устойчивости к нагрузкам. Это позволяет проектировщикам конструкций и сооружений с высокой точностью проводить предварительные расчеты.

Формат реализации и гарантии качества

Получить более полную информацию и ознакомиться с техническими характеристиками монорельсовой балки 30М можно с помощью описания каталога поставщика. Бесплатную консультацию по всем возникшим у покупателей вопросам проводит штатный специалист компании.
Данный вид металлопроката реализуется по доступным конкурентоспособным ставкам. Расчет стоимости выполняется по тарифу «за 1 тонну» или «за 1 погонный метр изделия». Заказчики на свое усмотрение выбирают удобный способ оплаты.
Продукция есть в наличии на складе. Комплектация заказанной партии осуществляется в день оформления покупки. Предусмотрена возможность заказа быстрой доставки по указанному адресу транспортом компании. Оригиналы платежной документации и подтверждающих качество сертификатов выдаются по требованию клиентов.
