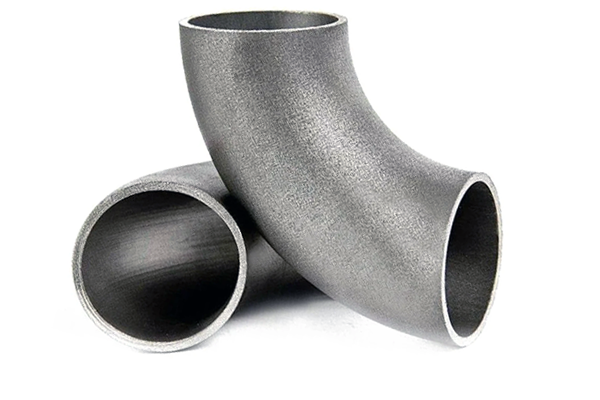

Стальной отвод 108х4 мм 90 градусов бесшовный приварной крутоизогнутый

Крутоизогнутый отвод стальной 108х4 90 гр обеспечивает поворот трубопроводной магистрали на 90 градусов. Устойчивость к воздействиям различного рода и прочность делают его востребованным фитингом в инженерных коммуникациях разного назначения. Изготавливается деталь по ГОСТ 17275/2001 и 17380/2001, относится ко 2 типу исполнения.

Технические характеристики

К основным характеристикам отвода 108х4 90 градусов относятся:

• изгиб — 90 градусов;
• толщина стенки — 4 мм;
• диаметр внешний по торцам — 108 мм;
• диаметр внутренний по торцам — 100 мм;
• материал производства — сталь;
• радиус изгиба — 1,5DN;
• давление — до 16 МПа;
• тип соединения с трубами — под приварку;
• рабочие температуры — от +450° до -70° С;
• тип исполнения — 2.

Допустимые отклонения от нормативных показателей установлены ГОСТ.

Детали подбирают в соответствии с условиями проектной документации. В ней условия применения фитинга устанавливаются с учетом требований к прочности, характеру внутренних и внешних силовых воздействий. В расчет принимаются также свойства транспортируемых по трубопроводу потоков, условия внешней среды, требования нормативных документов.

Материалы и технологии производства

Отводы производят из стали разных марок. На выбор сплава влияют назначение трубопровода, степень агрессивности и другие параметры транспортируемой среды. Сталь разных марок отличается по химическому составу. В сплавах регламентируется содержание углерода. Для формирования определенных свойств в них добавляют алюминий, кремний или иные элементы.

Для производства бесшовных изделий применяется метод горячей протяжки. Он подразумевает подготовку заготовок из труб нужного размера. Затем заготовки нагревают в печи для придания им пластичности, упрощающей дальнейшую деформацию. После нагрева их протягивают через шаблон — сердечник. В процессе протяжки заготовкам придается угол изгиба в 90°. После этого отводы калибруют, придавая им точные размеры. Обрабатываются также срезы на торцах.

Шовный фитинг изготавливается по методу штамповки. Листы стали обрабатывают на прессах. После обработки торцов их сваривают. Полученные отводы обрабатывают для получения точных размеров.

Применение

Фитинг используется для стыковки труб при необходимости их поворота на 90 градусов. Детали применяются в системах канализации, газоснабжения, водоснабжения и других коммуникаций. Отводы монтируются в трубопроводах, по которым транспортируются газ, вода, другие нейтральные и среднеагрессивные среды. Детали применяются в промышленных, коммунальных, транспортных и других трубопроводных сетях.

Особенности стальных отводов

Фитинг для соединения труб под прямым углом востребован при сооружении инженерных коммуникаций различного назначения. Полезность отводов обуславливают его особенности, среди которых:

1. Высокая прочность. Это качество объясняется свойствами стали — одного из самых прочных существующих материалов для производства фитингов. Для увеличения прочности в сталь добавляют кремний, алюминий и другие компоненты.
2. Устойчивость к значительным нагрузкам. Особенной стойкостью отличаются бесшовные отводы. Они не имеют соединений-стыков, которые могут не выдержать жестких условий эксплуатации и разрушиться.
3. Стойкость к коррозии. В сталь добавляют химические элементы, повышающие стойкость сплава к коррозии.
4. Способность выдерживать без деформации экстремальные температуры и их перепады.
5. Долговечность. Стальные отводы устойчивы к механическим воздействиям, выдерживают без деформаций значительное давление, обладают коррозийной и температурной стойкостью. Такая устойчивость обуславливает их продолжительный период эксплуатации до 50 лет и более.

Отводы с присоединением под приварку обеспечивают герметичное стыкование труб. Утечки рабочей среды в этом случае абсолютно исключены.

Стальной отвод 108х4 90 градусов — практичное решение для соединения труб инженерных коммуникаций. Они надежно выполняют свои функции, долговечны и удобны в монтаже.
