Привод HORMANN RotaMatic PL 2

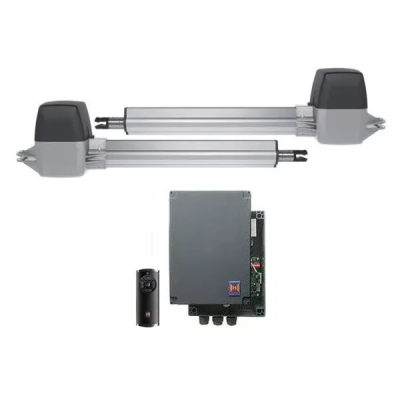

В комплекте:
Электропривод со встроенным блоком управления / Радиоприёмник / Четырехканальный пульт - 1 шт. / Монтажный комплект.

Серийно изготавливаемый привод Hormann "RotaMatic 2" для распашных ворот – электротехническое устройство с выдвижным телескопическим штоком. Разработан и производится на предприятии известной компании с использованием высокотехнологичного оборудования из качественных комплектующих.

Конструкционная схема устройства

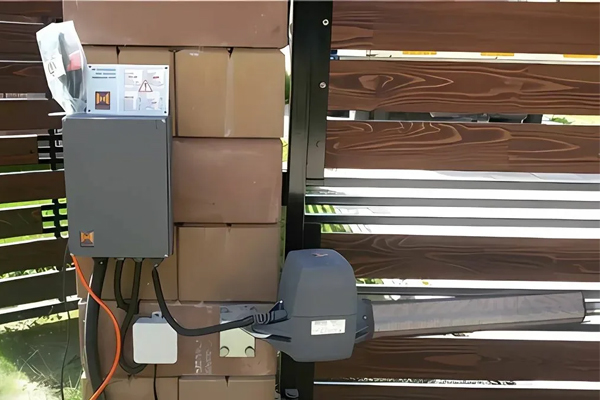

В конструкционной схеме привода используется линейный принцип выполнения полезной работы. Распашная створка ворот открывается и закрывается за счет втягивания или выдвижения установленного в корпусе привода по команде пользователя, которая отдается через беспроводной пульт. Формат размещения устройства – корпус на неподвижной части каркаса ворот, конец привода на самой створке. Технические характеристики данной модели:

• Полная масса полотна ворот – до 220 кг.
• Ширина – от 2 до 2,5 м.
• Высота – до 2 м.
• Рабочий ход штока – 0,4 м.
• Угол открытия – вовнутрь 125, наружу 90 градусов.

Привод рассчитан на установку под открытым небом. Герметичность обеспечивает телескопический принцип выдвижения штока и корпус, выполненный в соответствии с требованиями международного класса защиты IP44.
Конструкция – моноагрегат, в который входит электрический двигатель мощностью 0,2 кВт, редуктор для передачи усилия вращения ротора и выдвижной телескопический шток.

Монтаж и подключение к источнику питания

Монтажная установка привода на створку распашных ворот выполняется с использованием резьбового крепежа. Расходники уже входят в комплект вместе с инструкцией и рекомендациями производителя. Подключение к электрической сети выполняется через разъем, который имеет винтовой фиксатор, обеспечивающий надежность соединения контактной группы. Электрические характеристики:

• Бытовая сеть 220 В – допустимый диапазон напряжения от 210 до 240 В. Допускается подключение через выпрямитель или блок бесперебойного питания.
• Потребление энергии в режиме ожидания – 1 Вт.
• Максимальное тяговое усилие, создаваемое двигателем – 2,2 кН.

Наличие в схеме концевых выключателей позволяет проводить открытие и закрытие створки на нужный угол без установки механических ограничителей. Управление работой двигателя осуществляется с использованием пульта дистанционного управления. Радиус действия до 10 м. Входящий в комплект пульт имеет следующие опции: плавный старт и остановка, дисплей с указанием величины открытия, ограничение усилия и возможность импульсного управления.

Рекомендации по использованию и обслуживанию

Фирменный привод адаптирован для работы в климатических условиях средней полосы. Температурные режимы эксплуатации: от -20 до +60 С градусов. Для более низких температур рекомендуется установка обогревателя. Приобретается отдельно, информацию следует уточнять у продавца. Устройство предусматривает возможность подключения:

• Светового барьера для автоматического срабатывания при приближении автомобиля.
• Дополнительных пультов ДУ, например, для всех членов семьи.
• Светодиодных сигнальных ламп, включающихся при открытии и закрытии створки.

Разработчики предусмотрели возможность открытия ворот вручную в случае аварийного отключения электричества. Для этого достаточно вынуть рым-болт из паза штока. Специальный инструмент для этого не потребуется. После выезда или заезда транспорта ворота закрываются, и болт вставляется на место для фиксации створки. Следует помнить, что в обесточенном состоянии концевые ограничители не работают.

Комплект поставки и гарантия производителя

Традиционно распашные ворота состоят из двух створок. Производитель учел это правило и поставляет заводские комплекты приводов Hormann "RotaMatic 2", которые включают сразу два агрегата с набором необходимо крепежа. Устройства не требуют смазки входящих в зацепление деталей редуктора весь срок службы.
Консультация покупателей по всем возникшим вопросам проводится штатным специалистом компании, осуществляющей прямые поставки данного вида оборудования. Сотрудник поможет с выбором дополнительных систем и даст рекомендации по установке с учетом предоставленных данных о конструкции ворот. На все реализуемые комплекты поставщиком выдается гарантия фирменного качества и надежности.
