Рейка зубчатая оцинкованная 8 мм (1 метр) для откатных ворот
С этим товаром покупают
В комплекте::
- 3 привариваемых гайки.
- 3 шайбы.
- 3 болта для крепления к шине откатных (сдвижных) ворот.

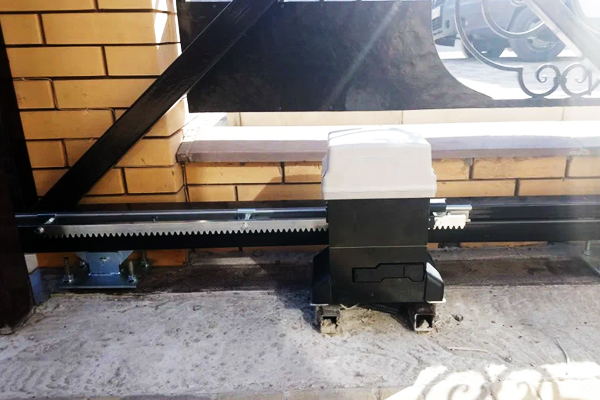

Зубчатая рейка для электропривода к откатным (сдвижным) воротам. Подходит к электроприводам всех производителей.
Зубчатая рейка для электропривода, 30х8х1000мм оцинкованная, с комплектом крепежа. Крепления привариваются к шине широкой стороной, на болты крепится рейка. В каждой рейке имеются по 3 овальных отверстия для крепления с возможностью регулировки.
Необходимое количество зубчатой рейки = ширина проема: ширина проема + 1 м.
Рекомендуем использовать для легких бытовых ворот массой до 500 кг.
Для автоматизации ворот откатного типа не обойтись без такой важной детали, как зубчатая рейка. Она соединяет механизм электропривода с подвижной створкой через шестерни редуктора, обеспечивая открывание и закрывание. От прочности и надежности зубчатой рейки будет зависеть безотказная работа всей въездной системы.
Назначение зубчатой рейки
Передвижение створки откатных ворот происходит следующим образом:- привод передает вращательное движение от мотора зубчатым колесам;
- шестерни приводят в движение зубчатую рейку вдоль направляющих;
- передвигаясь вправо или влево рейка открывает либо закрывает ворота.
Подбирать рейку следует особенно тщательно, чтобы весь механизм ворот служил долго и работал надежно. При покупке акцентируют внимание на степени жесткости, пластичности, износостойкости, устойчивости к коррозии.
Критерии выбора
Зубчатую рейку для автоматизированных откатных ворот выбирают по следующим характеристикам:
- Толщина и длина. Параметры должны соответствовать массе откатной створки. Оптимальная толщина для облегченных конструкций — 8 мм, для среднетяжелых — 10-12 мм, для сверхтяжелых промышленных ворот — 14-30 мм. Длину изделия определяет ширина полотна створки и расстояние до привода.
- Материал. Для изготовления используют полимеры и сталь. Плюс нейлона — невосприимчивость к коррозии, преимущество металла — стойкость к температурным перепадам.
- Модуль зуба. Глубину и высоту зубьев рейки подбирают под зубчатое колесо механизма открывания.
- Способ монтажа. Установка осуществляется методом сварки, болтовым соединением, специализированными креплениями (верхним, нижним). Выбор метода зависит от материала и конструкции зубчатой рейки.
- Запас прочности. К существующей массе движущегося полотна прибавляют 10-15%.
- Количество роликов. Чем больше роликов, отвечающих за стабилизацию при перемещении, тем меньше риск появления неисправностей в работе механизма.
При подборе детали необходимо учитывать климатические условия работы откатного механизма, интенсивность использования ворот, скорость движения створок.
Особенности зубчатых реек из разных материалов
От материала будет зависеть прочность, стойкость к износу, долговечность и способность детали выдерживать нагрузки. Для изготовления реек откатных механизмов применяют:
-
Полимеры (полиамид, нейлон). Преимущества — быстрый монтаж и замена (без сварки), отсутствие коррозии. Изделия из полимеров со стальным сердечником выдерживают значительную нагрузку (до 800 кг). Недостатки — быстрый износ от трения в зоне контакта с шестерней, ограниченный диапазон эксплуатационных температур (от -20 до +50 °C).
-
Сталь. Преимущества — рейки из стали выдерживают весовую нагрузку до 1000 кг, функционируют при любых положительных и отрицательных температурах. Оцинковка защищает металл от коррозии. Недостатки — низкая упругость, риск деформации и заклинивания механизма при больших непредусмотренных нагрузках, более сложный процесс установки.
При подборе зубчатых реек важно точно рассчитать длину и количество в зависимости от размеров откатных ворот и обязательно учесть совместимость с существующим приводным механизмом.
В нашей компании Вы можете оплатить покупку 5 способами:
1.Переводом на банковский счет по реквизитам:
ООО "Прометей"
ИНН / КПП 6678086045 / 667801001
ОГРН 1176658082732
ОКПО 19306724
р/с 40702810362100001943 в ПАО КБ "УБРиР" г. Екатеринбург
к/с 30101810900000000795
БИК 046577795
2. СБП на нашем сайте при оформлении в интернет-магазине (покупка через корзину).
3. Если вам уже известен номер счета, можно оплатить СБП на нашем сайте (кнопка "ОПЛАТИТЬ" на главной странице).
4. Оплата наличными или картой по терминалу в нашем офисе.
5. Наличными водителю-курьеру на объекте при получении товара.
«ПРОМЕТЕЙ»: Доставка по звонку — металл едет к вам сам!
Экономьте время и деньги. Больше не нужно лично посещать склад и тратить часы на ожидание.
- Позвоните и согласуйте параметры продукции.
- Назовите адрес и удобное время.
- Примите заказ и оплатите его на месте!
Наш автопарк под любую задачу:
- Легкий борт (до 1.5 т, 6 м): Маневренная доставка малых партий.
- Средний борт (до 3 т, 6 м): Оптимально для частного строительства.
- Манипулятор (до 5 т, 6 м): Бесплатная выгрузка! Мы сами снимем металл с машины.
- Длинномер (до 20 т, 12 м): Для масштабных объектов и крупных поставок.
Нужен металл? Звоните прямо сейчас!
Нет, напрямую приваривать рейку нельзя. Рейка крепится на специальные монтажные бочонки (опоры), которые привариваются к каркасу ворот. Это необходимо для того, чтобы в процессе эксплуатации можно было регулировать зазор между шестерней привода и рейкой при небольших перекосах ворот.
Большинство бытовых приводов (например, Came, Nice, An-Motors) рассчитаны на стандартный модуль зацепления M4. Это значит, что зубья рейки и шестерня электропривода должны идеально подходить друг к другу по шагу. Ошибаться здесь нельзя, иначе привод быстро сотрет зубья.
Длина рейки рассчитывается по формуле: ширина проема ворот + длина хвоста противовеса + 1 метр (запас для установки электропривода). Например, если проем 4 метра, общая длина полотна обычно около 5,5–6 метров. Соответственно, рейки понадобится с запасом — около 6–7 метров (обычно продается секциями по 1 метру).
Основные варианты на рынке:
-
Оцинкованная сталь: Самый популярный и долговечный вариант. Сталь выдерживает большие нагрузки, а цинковое покрытие защищает от коррозии.
-
Нейлон (полимер): Применяется реже, в основном для легких ворот. Главное преимущество — тихая работа, но на морозе или при сильной жаре пластик может изнашиваться быстрее.
