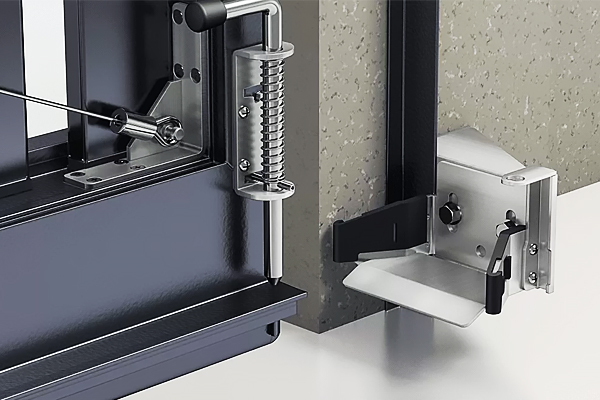

Улавливатель нижний SGN.01.420, Alutech для откатных ворот
С этим товаром покупают
Чтобы обеспечить качественную и бесперебойную работу, а также безопасность и комфорт эксплуатации воротных систем, их в обязательном порядке необходимо оснащать функциональными фурнитурными комплектующими. С их помощью минимизируется шум при использовании, а также снижается риск поломки основных узлов.
Одним из наиболее важных элементов в откатных воротах является нижний улавливатель, позволяющий надежно зафиксировать конечное положение створки при осуществлении ее открывания и закрывания. В случае отсутствия улавливателя сильные ветровые нагрузки могут способствовать повреждению частей конструкции — самого полотна, тележки, направляющих, роликов.
Нижние улавливатели Alutech, предназначенные для откатных ворот, зарекомендовали себя как надежные и долговечные элементы. Представлены различными моделями, отличающимися по техническим характеристикам.
Для чего необходим откатным воротам нижний улавливатель
Главное назначение нижнего улавливателя — предотвратить выход из строя роликовых опор, расположенных в корпусе направляющих, при крайних положениях полотна. Это функциональный элемент, который незаменим в открытой местности. В особенности он нужен там, где наблюдаются частые боковые ветра и прочие внешние нагрузки. Именно на ролики тележки в такие моменты приходится наибольшая ударная сила, которая способна их повредить. Но если на откатных воротах установлен нижний улавливатель, этот риск минимальный.
Таким образом нижний улавливатель позволяет:
- разгрузить роликовые опоры;
- надежно зафиксировать полотно в крайнем положении;
- противодействовать сильным ветровым нагрузкам;
- демпфировать парусную боковую нагрузку;
- увеличить срок эксплуатации воротной системы.
Особенности конструкции нижнего улавливателя
Рассматриваемый элемент является штампованным изделием, изготовленным из листа легированной стали, характеризующейся стойкостью к абразивным воздействия и коррозии. Нижний улавливатель устанавливают на откатные ворота по обе стороны движения сдвижных створок. Это делается для того, как уже было указано ранее, для фиксации створок в граничном положении, а также препятствования выхода роликов их строя при значительных боковых нагрузках. Такие изделия бывают двух типов — для малого и большого консольных комплектов.
В моменты открывания и закрывания нижний улавливатель берет на себя конец направляющей, которой оснащены полотна. Для его максимально эффективного функционирования необходимо сочетание с концевым боковым роликом, интегрируемым в заглушку направляющей.
Если речь будет идти о консолях с малым весом, вместо нижнего улавливателя могут использовать подъемный ролик и заглушку направляющей. Правда, у такого комплекта имеются существенные недостатки. Как основной — быстрый выход их строя, что приводит к необходимости проведения ремонтных работ, которые обходятся недешево. Поэтому от установки нижнего улавливателя лучше не отказываться.
Преимущества улавливателей Alutech для откатных ворот
Нижние улавливатели бренда Alutech выпускаются для откатных ворот с различным весом и размерами. Независимо от технических характеристик фурнитура производителя характеризуется следующими плюсами:- Высокое качество. В изготовлении таких элементов задействуются легированные сорта стали, обладающие большой прочностью. Они устойчивы к статичным и ударным нагрузкам, имеют большой срок службы.
- Бесшумное и плавное движений конструкции ворот. Это в целом повышает комфорт использования откатных ворот.
- Защищенность от неблагоприятных внешних факторов. Детали покрываются особым покрытием Dacromet. Оно не дает появиться на поверхности фурнитуры коррозии. Также способствует защите от образования царапин и прочих механических повреждений.
- Тщательно продуманная конструкция. При необходимости замены или выполнения других работ по обслуживанию ворот не придется демонтировать весь воротный комплекс.
- Нижние улавливатели производства Alutech позволяют обеспечить откатным воротам стабильную, надежную, а также комфортную работу в течение долгого срока.
В нашей компании Вы можете оплатить покупку 5 способами:
1.Переводом на банковский счет по реквизитам:
ООО "Прометей"
ИНН / КПП 6678086045 / 667801001
ОГРН 1176658082732
ОКПО 19306724
р/с 40702810362100001943 в ПАО КБ "УБРиР" г. Екатеринбург
к/с 30101810900000000795
БИК 046577795
2. СБП на нашем сайте при оформлении в интернет-магазине (покупка через корзину).
3. Если вам уже известен номер счета, можно оплатить СБП на нашем сайте (кнопка "ОПЛАТИТЬ" на главной странице).
4. Оплата наличными или картой по терминалу в нашем офисе.
5. Наличными водителю-курьеру на объекте при получении товара.
«ПРОМЕТЕЙ»: Доставка по звонку — металл едет к вам сам!
Экономьте время и деньги. Больше не нужно лично посещать склад и тратить часы на ожидание.
- Позвоните и согласуйте параметры продукции.
- Назовите адрес и удобное время.
- Примите заказ и оплатите его на месте!
Наш автопарк под любую задачу:
- Легкий борт (до 1.5 т, 6 м): Маневренная доставка малых партий.
- Средний борт (до 3 т, 6 м): Оптимально для частного строительства.
- Манипулятор (до 5 т, 6 м): Бесплатная выгрузка! Мы сами снимем металл с машины.
- Длинномер (до 20 т, 12 м): Для масштабных объектов и крупных поставок.
Нужен металл? Звоните прямо сейчас!
Косвенно — да. Если улавливатель установлен неправильно или деформирован, ворота при закрытии могут застревать или закрываться с трудом. Встроенные датчики усилия в электроприводе могут воспринять это как препятствие и включить реверс (ворота откроются обратно). Правильно отрегулированный ловитель гарантирует стабильное срабатывание концевых выключателей.
Основные причины поломки:
-
Неправильный монтаж: ворота провисли, и концевой ролик бьет в верхнюю или нижнюю полку улавливателя вместо того, чтобы заходить внутрь.
-
Ударные нагрузки: створка закрывается на большой скорости (например, при сильном попутном ветре). Рекомендуется использовать качественный привод или установить механический упор.
-
Несоответствие веса: установка легкой фурнитуры на тяжелые кованые ворота.
Главный критерий выбора — ширина профиля (балки) ваших откатных ворот. Улавливатели выпускаются под стандартные размеры балок (обычно для легких ворот с балкой 70х60 мм или тяжелых промышленных с балкой 95х85 мм и более). Если взять ловитель меньшего размера, концевой ролик просто в него не попадет.
Улавливатель монтируется на опорный столб в самом конце установки ворот. Створка закрывается в проектное положение, после чего ловитель приставляется так, чтобы концевой ролик заходил в него без ударов, слегка приподнимая полотно (примерно на 3–5 мм за счет «лапки» нижнего ловителя). Сначала крепление делают временным (на прихватки или слабые болты), проверяют работу автоматики, а затем фиксируют окончательно.
Да, обязательно. Некоторые монтажники пренебрегают верхним ловителем на легких конструкциях, однако именно он защищает верхний угол створки от ударов о несущий столб при порывах бокового ветра. Без него ворота быстро потеряют геометрию, а краска на полотне сколется.
