Направляющие шины для откатных ворот в Екатеринбурге

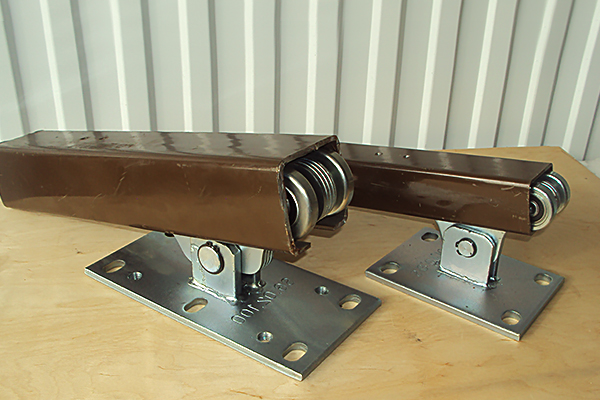

Направляющие шины для откатных ворот относятся к важным конструктивным элементам конструкции. Они представляют собой балки, принимающие на себя нагрузку, которая возникает при передвижении створки. Качество шин непосредственно влияет на рабочий ресурс ворот, а также на плавный ход. В большинстве случаев они привариваются к створкам и при открытии проезда перемещаются по специальным кареткам, оснащенным роликовыми опорами. В некоторых конструкциях балки являются частью каркаса полотна ворот.

Основные характеристики

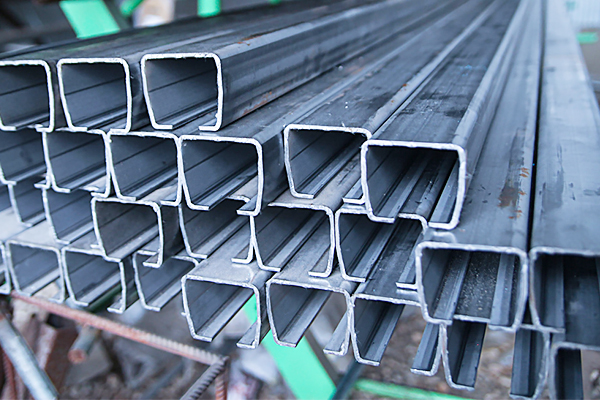

Направляющие балки для ворот откатного типа выполняются в виде металлических профилей в форме буквы С. У подвесных ворот они находятся сверху и держат всю конструкцию на установленных подвесных роликах. При изготовлении откатных ворот шины привариваются внизу полотна. При открытии они скользят по роликовым опорам.

Прочные шины для откатных ворот изготавливают из конструкционной стали, обеспечивающей высокую грузоподьемность. Для балок, предназначенных для створок весом до 500 кг, применяется металл толщиной 3,5 мм. Для более тяжелых конструкций используется сталь 5 мм.

Габариты рельсов различаются в зависимости от того, для каких откатных ворот они предназначены. Чаще всего используются балки шириной 70 мм и 85 мм. Длина подбирается под полотно и размер проема. Стандартный размер шин обычно составляет 3 и 9 метров.

На поверхности рельсов имеется антикоррозионное покрытие, обеспечивающее длительный срок службы при установке в регионах с суровым и жарким климатом. Температурный диапазон, при котором возможна эксплуатация балок составляет от –30 °C до +60 °C.

Важные преимущества

Стальные шины обладают высокой прочностью и жесткостью. В перечень основных преимуществ этих конструкционных элементов откатных ворот входят следующие характеристики:

• Точная геометрия профиля. За счет нее снижается вероятность возникновения перекосов, обеспечивается плавный и бесшумный ход створок.
• Повышенная износостойкость. Усиленные балки равномерно распределяют нагрузку, предотвращая внезапные поломки конструкции даже при постоянном интенсивном использовании откатных ворот.
• Устойчивость к механическим нагрузкам и внешним воздействиям. Специальное защитное покрытие предотвращает образование очагов коррозии даже при длительном контакте с влагой. Продуманная конструкция балок позволяет сопротивляться изгибу при сильных порывах ветра и возникновении другой нагрузки.
• Простота монтажа Шины для откатных ворот спроектированы таким образом, чтобы их легко можно было закрепить на каркасе створки. Они совместимы с другой фурнитурой, поэтому при сборке не возникает проблем. Замена деталей при необходимости осуществляется без каких-либо сложностей.
• Удобство обслуживания. Рельсы не нуждаются в постоянном и дорогостоящем обслуживании. Это позволяет осуществлять эксплуатацию ворот без дополнительных затрат.
• Совместимость с автоматикой. Большинство балок рассчитана на работу с зубчатой рейкой. Эта особенность позволяет устанавливать электропривод для автоматического открывания ворот.
• Возможность подобрать габариты шин под определенные условия. Толщина стенки балки и длина изделия выбирается с учетом габаритов проема и веса створки.

Установка шин для откатных ворот позволяет создать надежную систему, которая будет функционировать в течение долгих лет без поломок и необходимости замены деталей. При движении створок по направляющим возникает минимальный шум. Они обеспечивают плавный ход даже во время сильного ветра и снегопадов. Ресурс работы балок составляет как минимум 10-15 лет.

Как выбрать шины для откатных ворот?

При покупке рельсов для ворот откатного типа необходимо обратить внимание на марку металла, из которого они изготовлены. Шины из стали Ст3 и Ст35 отличаются более низкой стоимостью, но при значительных нагрузках они изнашиваются быстрее более прочных аналогов. Лучшими прочностными характеристиками обладают изделия, выполненные из стали S355. Даже при меньшей толщине стенки они обеспечивают высокую жесткость и устойчивость к длительным нагрузкам.
При выборе балок также следует учитывать следующие факторы:

1. Вес створки. Не рекомендуется выбирать шины «впритык». Лучше добавить запас 25-30%. К примеру, если вес полотна составляет 400 кг, то более правильно будет отдать предпочтение балке, рассчитанной на 500 кг.
2. Ширина проема. Длина шины для откатных ворот непосредственно зависит от размера проема. Ее размер определяется путем умножения этой величины на 1,5.
3. Нагрузочная способность. Легкие системы класса МИКРО подходят для створок до 350 кг, средние ЭКО рассчитаны на вес до 500 кг, а усиленные МАКС и ЕВРО на массу до 800 кг и выше.
4. Число ребер жесткости. От него зависит способность выдерживать нагрузки при движении полотна.
5. Точность геометрии по всей длине балки. Отсутствие кривизны обеспечит легкость передвижения роликов.
6. Комплектация. Балки с заглушками позволяют защитить торцы шин от попадания грязи и влаги, обеспечивая тем самым боле длительный срок службы системы.

Если ворота в процессе эксплуатации будут постоянно контактировать с влагой или агрессивными веществами, то при шины лучше выбирать с максимальной антикоррозионной защитой. Это позволит защитить функциональные части ворот от преждевременного выхода из строя.

Для того чтобы минимизировать риск несовместимости с другими элементами конструкции, лучше приобретать фурнитуру одного производителя. Это позволит гарантировать плавный и бесшумный ход полотна.
