Кронштейны для откатных ворот в Екатеринбурге

Откатные ворота – сложная система, состоящая из множества компонентов, как основных, так и вспомогательных. Каждый из них выполняет свою функцию. Несмотря на то, что наиболее габаритным и важным элементом конструкции является само полотно ворот, нельзя недооценивать значение небольших деталей, которые обеспечивают слаженную работу всей системы. Именно к таким компонентам принадлежат кронштейны – крепежные детали для надежной фиксации створки ворот и удержания ее в вертикальном положении. Все они рассчитаны на максимальные нагрузки и интенсивное использование. Производятся из качественной углеродистой стали с задействованием современного оборудования.

Технология изготовления

В процессе производства кронштейнов для ворот откатного типа используется листовой металлопрокат. Толщина металла в зависимости от нагрузок и массы створки составляет от 8 мм.

Производственные этапы:

• Раскрой материала и нарезка заготовок по заданным размерам.
• Сверление крепежных отверстий.
• Протачивание каналов для фиксирования и регулирования интервалов между роликами.
• Загиб деталей на специальных гибочных станках.

Для стойкости поверхности готовых изделий к воздействию процессов коррозии применяется технология защитного барьера – оцинковка и покрытие краской. Подобрать готовые кронштейны можно под любой цвет, необходимый для гармоничного сочетания со створкой либо с ограждением.

Особенности и виды кронштейнов

Данная деталь в комплекте с парой роликов (резиновых либо нейлоновых) предусмотрена для стабилизации створки ворот, исключения бокового раскачивания и перекоса.

Конструкция кронштейна обладает повышенной жесткостью и прочностью на разгибы. На корпусе имеются длинные регулировочные углубления (пазы), что обеспечивает максимальную амплитуду движения полимерным роликам и это гарантирует надежную фиксацию створки практически любой толщины.

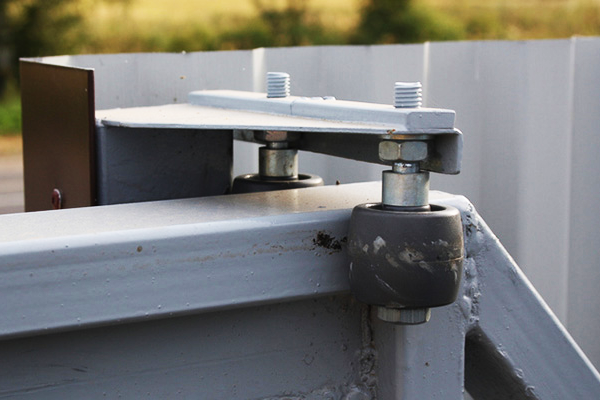

Фиксирование и направление створки происходит в верхней части ворот. Кронштейн крепится роликами вниз к столбу или стене. В результате створка перемещается между свободно вращающимися роликами, что обеспечивает ее точное следование заданной траектории.

Классификация кронштейнов осуществляется с учетом применения детали в конструкционной схеме. Выделяют несколько видов крепежных элементов.

Верхние и нижние кронштейны

Верхние – стандартные изделия, предусмотренные для удерживания верхней перекладины створки и способствуют свободному перемещению ее при закрытии и открытии. Подбирается такой кронштейн под формат установки (сверху либо сбоку).

Нижние опорные – монтируются в нижней части створки и служат в качестве монтажной платформы для одного или нескольких роликов. Используются для стабилизации полотна ворот во время движения, особенно когда ворота проходят вплотную к неподвижным конструкциям (зданиям, заборам). Их применение предотвращает контакт створки с этими объектами при воздействии боковых нагрузок (например, вызванных ветром).

Квадратный кронштейн

Имеет цельный корпус из оцинкованного металла, выполненный в виде С-образной направляющей. Комплектуется деталь двумя резиновыми/нейлоновыми роликами. За счет толщины металла и своей геометрии кронштейн характеризуется высоким показателем жесткости. Монтаж изделия производится торцевой частью к несущему столбу с одной стороны, а с другой – к дублирующему столбу, образуя конструкцию П-образной формы, внутри которой фиксируются ворота. Ворота двигаются между свободно крутящимися роликами без отклонений от заданного вектора и при этом удерживаются от горизонтальных колебаний.

Кронштейн длиной 250 мм имеет широкий диапазон регулировки, что делает его универсальным решением и дает возможность использовать практически к любым воротам с разной толщиной.
Важно учитывать, что к кронштейну квадратной формы подходят ролики только резиновые либо из нейлона, со специальной квадратной шайбой.

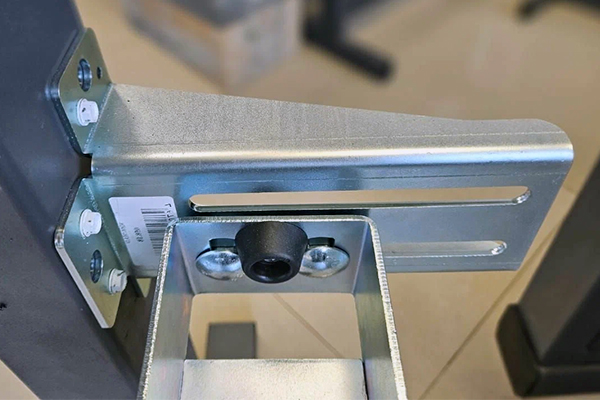

Кронштейн с боковым креплением

Кронштейн с боковым вариантом крепления для откатных ворот автоматического типа выполнен в виде оцинкованной пластины Г-образной формы. В центре корпуса изделия имеется длинная узкая прорезь для закрепления регулировочных роликов. Также кронштейн состоит из оцинкованной планки декоративного назначения с саморезами 4,2х13 мм. Она необходима для создания дополнительной жесткости и задействуется в случае укорачивания кронштейна. В боковом креплении детали предусмотрены 4 отверстия, позволяющих быстро производить монтажные работы, не прибегая к сверлению и сварке.

Этот тип кронштейна удобен в креплении в случае применения одиночной опоры, забора, строения, где можно не прибегать к П-образной раме для вертикальной установки ворот.

Изделие предпочтительно задействовать для не тяжелых ворот, вес которых не превышает 500 кг.

Преимущества использования стандартной крепежной детали

• удобство проведения монтажа;
• обеспечивает стабильность створки ворот;
• повышает плавность хода;
• уменьшает изнашивание системы;
• отсутствие необходимости осуществлять покраску и обработку от коррозии;
• наличие технологических монтажных отверстий и размерная точность.
• продлевает срок эксплуатации конструкции.

Область применения

Кронштейн широко востребован в тех секторах, где важна надежность, плавность и бесшумность работы откатных систем:

• откатные ворота частных домовладений;
• системы интенсивного использования;
• откатные ворота производств;
• системы с автоматикой;
• модернизация и новый монтаж ворот.

Кронштейн с роликами – это ключевой элемент для стабильной и плавной работы откатных ворот, обеспечивающий их безопасное функционирование и выполняющий важную роль в работе всей системы ограждения.
