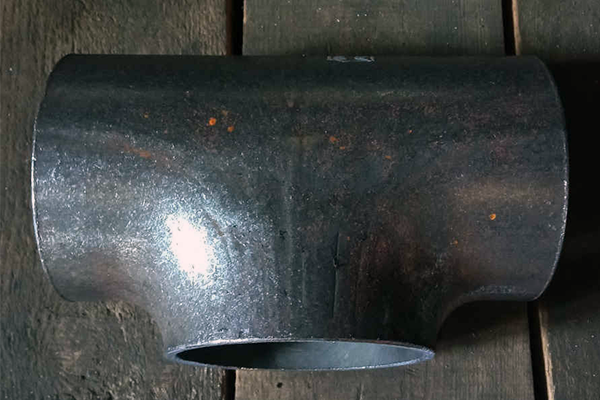

Стальной равнопроходный тройник 108х4 мм ГОСТ 17376‑01

Стальной тройник 108х4 — соединительный фитинг, предназначенный для формирования боковых ответвлений трубопровода. С его применением происходит распределение технологических потоков от основной магистрали. Требования к характеристикам тройника регламентированы ГОСТ 17376/2001 и 17380/2001.

Описание

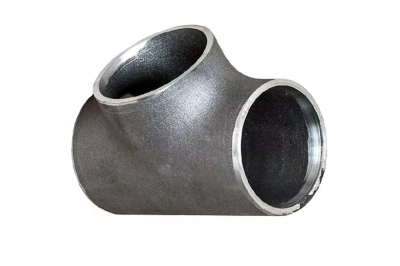

Тройник 108х4 — равнопроходной, соединяет трубы коммуникационной сети с одинаковым диаметром. Он имеет три отверстия. Два из них используются для присоединения к основной трубе, одно — для стыкования дополнительной.

Фитинг позволяет формировать ответвления под прямым углом (90 градусов). Цифра 108 в его маркировке обозначает диаметр соединяемых труб в миллиметрах. Число 4 указывает на толщину стенки в миллиметрах.

Тройники выпускают в двух исполнениях — 1 и 2. Фитинг 1 типа исполнения соответствует требованиям ИСО 3419. Этот стандарт поддерживают страны Европы, Африки, Америки. Детали 2 типа исполнения производят по ГОСТ. Они в подавляющей части требований соответствуют ИСО 3419.

Технические характеристики

Основные характеристики фитинга:

• тип — равнопроходной, бесшовный;
• диаметр условный — 100 мм;
• внешний диаметр — 108 мм;
• толщина стенок — 4 мм;
• вес — 2,5 кг;
• длина строительная — 0,2 м;
• высота строительная — 80 мм;
• угол изменения рабочего потока — 90 градусов;
• интервал рабочих температур — от +450° до -70° С;
• давление (рабочее) — 40 кг/кв. см;
• материал изготовления — низколегированная и углеродистая сталь;
• тип соединения — сварной.

Для защиты от коррозии тройники могут покрываться цинком.

Особенности производства

Распространенным способом производства бесшовных тройников из стали считается штамповка. Она состоит из последовательных этапов:

• подготовка заготовки необходимого типоразмера;
• помещение детали в матрицу;
• прикрепление к торцам детали пуассонов;
• подача в полость наполнителя с применением давления и прессовки;
• формирование третьего стыковочного отверстия;
• термообработка для повышения устойчивости тройников к износу и рабочим нагрузкам.

На финишном этапе проходит зачистка и шлифовка поверхностей.

Готовые изделия проверяются на соответствие ГОСТ несколькими способами. Механический метод позволяет проверить характеристики изделий в работе под давлением. Применение ультразвукового оборудования дает возможность проанализировать размер толщины стен, наличие деформаций и внутренних неровностей. Использование компьютерных программ помогает оценить размерные параметры.

Штамповка позволяет получать фитинг, особая прочность которого обеспечивается отсутствием швов. Монолитные тройники обеспечивают абсолютную герметичность в местах ответвления труб. Технология дает возможность получать стальные изделия с равномерной плотностью и толщиной стенок.

Особенности тройников 108х4

Среди основных особенностей фитинга 108х4:

1. Отсутствие сварных стыков. Это обеспечивает высокую устойчивость соединений при функционировании под высоким давлением, позволяет исключить протечки.
2. Способность полностью сохранять свойства при резких температурных перепадах. Тройники рассчитаны на функционирование в широком диапазоне температур.
3. Гладкость поверхности внутренней полости. Она позволяет исключить закупорку трубопровода.

Тройник 108х4, как и другой фитинг этого рода, имеет высокую антикоррозийность, устойчив к механическим повреждениям, износу и различным деформациям под действием нагрузок. Он эксплуатируется продолжительный срок благодаря свойствам стали и бесшовной конструкции.

Сферы назначения

Тройник 108х4 используется в разных областях хозяйства, и в их числе:

• коммунальные трубопроводы отопительных, водо- и газоснабжающих систем;
• предприятия энергетической сферы;
• объекты газовой, нефтедобывающей и нефтеперерабатывающей промышленности.

Фитинги, стальные отводы и заглушки используются для создания разветвленных сетей трубопроводов и в других сферах хозяйства.

Тройник стальной 108х4 — фитинг, который востребован для сооружения трубопроводов с ответвлениями. Он обеспечивает распределение рабочих сред в нужном направлении и герметизацию систем.
